PRZEMYSŁ FARMACEUTYCZNY

POWLEKARKI BĘBNOWE Glatt

POWLEKARKA BĘBNOWA firmy Glatt seria GCC OEB5

Seria GCC – superszybka i superczysta

Powlekarka GCC to produkt wysoce innowacyjny dekowany do wysokowydajnej produkcji w przemyśle farmaceutycznym i spożywczym.

Powlekarka GCC charakteryzuje się niezwykle krótkim czasem mieszania i powlekania ale również niezwykle krótkim czasem załadunku i rozładunku. Obecnie powlekarka GCC jest najszybszym na świecie urządzeniem do powlekania tabletek i nie ma pod tym względem na konkurencji. Jeden i ten sam bęben jest w stanie procesować wsady o wielkości od 10% do 100% objętości nominalnej bębna.

Szczególną zaletą powlekarki GCC jest to, że nie wymaga ona regulacji wielkości szczeliny panelu ”exhaust air shoe” na wylocie powietrza.

W przyjętym rozwiązaniu konstrukcyjnym droga przepływu powietrza jest ukierunkowana horyzontalnie, co obrazuje poniższy rysunek:

Obszar złoża został podzielony na 2 strefy: strefa natryskowa oraz strefa intensywnego przepływu powietrza. Konieczność wymiany panelu powietrza wylotowego istnieje tylko w przypadku procesowania wsadów o wielkości w zakresie od 10 do 30% objętości nominalnej bębna.

Powlekarka GCC może by napełniana z beczek lub binów – przez zintegrowany port załadowczy lub przy użyciu rynny załadowczej (chute) przez okno znajdujące się z przodu maszyny.

Seria powlekarek GCC ustanawia nowe standardy pod względem wydajności i wszechstronności. Oznacza niezmiennie wysoką jakość i powtarzalność produktu, a także duże bezpieczeństwo procesu i wygodną obsługę.

Parametry operacyjne

Łagodne mieszanie, efektywność powlekania, uniwersalność, powtarzalność wyników procesowych, wysoka jakość produktu, łatwość obsługi
Zakres regulacji temperatury powietrza wlotowego: +30 … +90°C lub +30 … +80°C w zależności od przyjętej wersji
Zakres wydatku natrysku dla roztworu o lepkości ˂ 100 mPa od 100 do 2000 g/min. w zależności od modelu powlekarki

Model powlekarki	Wielkość wsadu przy gęstości nasypowej tabletek 0,8 kg/dm³ (objętość robocza od 10% do 100%)	Ilość pistoletów natryskowych
GCC150	12 … 120 kg	4 pistolety
GCC250	20 … 200 kg	4 pistolety
GCC350	28 … 280 kg	5 pistoletów
GCC500	40 … 400 kg	6 pistoletów
GCC700	56 … 560 kg	7 pistoletów
GCC950	76 … 760 kg	8 pistoletów
GCC1350	108 … 1080 kg	8 pistoletów

Innowacyjność

1. Wydłużony bęben, zwiększona ilość dysz natryskowych
2. Innowacyjna konstrukcja ramienia natryskowego, pozwalająca na ustawienie ramienia w trzech kierunkach względem dwóch osi
3. Automatyczne pozycjonowanie dysz natryskowych. System kontroli za pomocą wiązki laserowej w sposób ciągły w trakcie całego procesu monitoruje kąt nachylenia i odległość ramienia od złoża tabletek w celu zapewnienia maksymalnej jednorodności tabletek.
4. Dysze natryskowe Glatt są wyposażone w nasadki anty-naciekowe typu anti-bearding.
5. Załadunek i rozładunek tabletek realizowany jest automatycznie przy zamkniętej maszynie. Nie są wymagane żadne elementy montażowe do realizacji powyższych operacji
6. Opatentowany system przedmuchu złoża powietrzem (poziomy wlot) umożliwia pracę bębna w zakresie wielkości wsadów od 10 do 100% wielkości nominalnej bębna.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

POWLEKARKA BĘBNOWA firmy Glatt, seria GC Smart

GC Smart

Powlekarka GC Smart to wysokowydajne urządzenie produkcyjne do zastosowań w przemyśle spożywczym i farmaceutycznym.
GC Smart posiada zalety konstrukcyjne takie jak:

– poziomy przepływ powietrza przez całkowicie perforowany bęben,
– powlekarka jest łatwa w czyszczeniu miedzy innemu dzięki unikalnemu jednostronnemu podparciu bębna
– powlekarka posiada bezpośredni napęd bębna,
– modułowa koncepcja konstrukcji zapewnia również wysoki stopień elastyczności niezwykle istotny dla różnych indywidualnych zastosowań technologicznych.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MIESZARKO GRANULATORY Glatt

MIESZARKO – GRANULATOR model VG

Firma Glatt oferuje wysokowydajne systemy przemysłowe do granulacji na mokro. Koncepcja systemu modułowego pozwala na wiele opcji konstrukcyjnych urządzenia.

Granulator pionowy z opatentowanymi ramionami mieszadła w kształcie litery „Z” do szybkiej granulacji na mokro, zapewniający wysoką gęstość granulatu i optymalną stabilność cząstek o jednolitej strukturze. Granulator charakteryzuje się wysokimi siłami ścinającymi. Unikalna technologia w połączeniu z łatwą obsługą. Modułowa konstrukcja do indywidualnej konfiguracji i dostosowania do konkretnych potrzeb.
Nadaje się do partii od 35 do 2565 litrów.

Dane procesowe i techniczne GRANULATURA VG (Patrz dane techniczne tutaj) PDF

Mieszarko-granulator Glatt			Małe jednostki produkcyjne				Jednostki produkcyjne				Wykonania specjalne
		Wymiary	VG 100	VG 150	VG 250	VG 300	VG 400	VG 600	VG 800	VG 1200	VG 1500	VG 2000	VG 3000
			VG PRO 100	VG PRO 150	VG PRO 250	VG PRO 300	VG PRO 400	VG PRO 600	VG PRO 800	VG PRO 1200	VG PRO 1500	VG PRO 2000	VG PRO 3000
Zbiornik produktu	Objętość całkowita	dm3	110	179	209	346	408	620	800	1298	1605	2140	3210
	Objętość robocza	dm3	35-85	55-140	65-165	105-275	125-325	190-495	240-640	390-1035	480-1280	645-1710	965-2565
	Średnica rotora	mm	640	788	788	988	988	1134	1234	1480	1580	1680	1994
System napędu	Prędkość mieszadła	l/min	8-250	6-200	6-200	5-160	5-160	4-150	4-130	3-110	3-100	3-100	3-100
	Moc	kW	11	15	15	22	22	30	37	55	55	75	110
	Prędkość choppera	l/min	300-3000	300-3000	300-3000	300-3000	300-3000	150-1500	150-1500	150-1500	150-1500	150-1500	150-1500
	Moc	kW	4	5,5	5,5	7,5	7,5	11	11	15	2×15	2×15	2×15
Wymiary	Długość	mm	1850	1950	1950	2300	2300	2500	2700	3000	3200	3500	3500
	Wysokość	mm	2700	2700	2700	2950	2950	3000	3200	3300	3500	3500	3700
	Wysokość rozładunku	mm	700	700	700	800	800	800	800	900	1000	1000	1200
	Szerokość	mm	870	950	950	1130	1130	1300	1330	1580	1680	1780	2100
	Waga	kg	1550	1800	1840	2000	2400	2800	3000	5000	6200	8000	10000
	Waga, jednostka kontrolna	kg	600 -900								600 – 900
	Wymiary, jednostka kontrolna	mm	2000 x 600 x 2200 (dl. X szerokość x wysokość)								2600 x 600 x 2200 (dł. X szerokość x wysokość)

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MIESZARKO – GRANULATOR model TDG

Granulator pionowy TDG z górnym napędem mieszadła. Granulator charakteryzuje się wysokimi siłami ścinającymi i maksymalnym bezpieczeństwem, przeznaczony do szybkiej granulacji na mokro, zapewniający wysoką gęstość granulatu i optymalną stabilność cząstek o jednolitej strukturze. Granulator zapewnia wysokie bezpieczeństwo procesu dzięki wyraźnemu oddzieleniu strefy technicznej urządzenia i strefy GMP. Zbiornik produktu można opuścić w dół, aby ułatwić obsługę i napełnianie ręczne, czyszczenie i kontrolę. Nadaje się do partii od 25 do 1200 litrów.

Firma Glatt oferuje wysokowydajne systemy przemysłowe do granulacji na mokro. Koncepcja systemu modułowego pozwala na wiele opcji konstrukcyjnych urządzenia.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

PROCESORY FLUIDALNE Glatt
(suszenie, granulacja, powlekanie, peletyzacja)

Procesor fluidalny WSG/WSG PRO

Seria przeznaczona do suszenia i granulacji

Glatt oferuje szeroka gamę procesorów fluidalnych. W zależności od przeznaczenia procesor może pełnić rolę suszarni, granulatora, powlekarki fluidalnej lub przetwarzać proszek bezpośrednio w peletki. Procesory fluidalne mogą realizować produkcję krótkoseryjną, kampanijną, o specjalnym przeznaczeniu. Jednostka fluidalna może pracować zarówno z substancjami natryskowymi na bazie roztworów wodnych jak i organicznych. Wszystkie wersje urządzeń posiadają certyfikat bezpieczeństwa ATEX dust-Ex ze względu na wybuchowość pyłów. Wersja PRO posiada certyfikat ATEX ze względu na wybuchowość i palność oparów substancji organicznych (Solvent-EX-design).

Dostępne są następujące wersje wykonań procesora:

WSG/WSG PRO	Seria przeznaczona do suszenia i granulacji
WSG Combo	Seria przeznaczona do suszenia, granulacji i powlekania fluidalnego o wysokim stopniu innowacyjności. Jednostka posiada zespół filtrów tekstylnych oczyszczanych sekwencyjnie za pomocą wstecznego przepływu sprężonego powietrza
GPCG 10	Uniwersalna jednostka procesowa przeznaczona do pracy z małymi wsadami, idealna do skalowania parametrów procesowych od wielkości pilotażowej do produkcyjnej
GPCG/GPCG PRO	Wielozadaniowa jednostka produkcyjna o konstrukcji modułowej. Realizuje procesy suszenia, granulacji i powlekania fluidalnego

Wszystkie z wymienionych jednostki procesowe mogą pracować zarówno z substancjami natryskowymi na bazie rozpuszczalników wodnych jak i organicznych.

Załadunek i rozładunek może być realizowany w sposób otwarty lub hermetyczny.

Załadunek i rozładunek hermetyczny realizowany jest przez system transportu pneumatycznego lub w układzie pionowym instalacji. W przypadku rozładunku w układzie pionowym instalacji rozładunek następuje po mechanicznym otwarciu dna zbiornika produktu przez grawitacyjny zrzut wsadu do silosu lub innego urządzenia technologicznego danej instalacji.

Rozładunek otwarty realizowany jest przy pomocy dodatkowej kolumny podnośnikowej z funkcją obrotu zbiornika produktu o 180°.

Jednostki produkcyjne fluidalne Glatt w zależności od modelu i jego wielkości realizują procesy o wielkości wsadu od kilkunastu kilogramów do kliku ton.

Tabela prezentuje różne serie procesorów fluidalnych Glatt oraz ich możliwości procesowe: (Patrz dane techniczne tutaj)

Systemy filtracyjne Glatt

procesor jednokomorowy
filtr wstrząsany

procesor
dwukomorowy
filtr wstrząsany

filtry oczyszczane
sekwencyjnie spręż.
przedmuchem puls.
sprężonego pow.

jedna komora
filtr wstrząsany

dwie komory
filtr wstrząsany

filtry tekstylne
filtry oczyszczane
sprężonym pow.

S.C. SuperClean
filtry metalowe
oczyszczane
sprężonym pow.

Tabela dostępnych opcji filtrów procesowych dla różnych serii procesorów fluidalnych Glatt (Patrz dane techniczne tutaj)

Seria	WSG PRO	WS COMBO	GPCG PRO	GPCG 10
Jedna komora, filtr wstrząsany mechanicznie	✅
Dwie komory, filtr wstrząsany mechanicznie	✅		✅
Filtr tekstylny oczyszczany sekwencyjnie pulsowym przedmuchem powietrza		✅		✅
Filtr metalowy oczyszczany sekwencyjnie pulsowym przedmuchem powietrza	✅		✅	✅
Stelaż filtra	✅	✅	✅	✅

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Procesor fluidalny WSG Combo

Seria przeznaczona do suszenia, granulacji i powlekania fluidalnego o wysokim stopniu innowacyjności.

Jednostka posiada zespół filtrów tekstylnych oczyszczanych sekwencyjnie za pomocą wstecznego przepływu sprężonego powietrza.

Proces powlekania realizowany jest za pomocą wkładu Wurster lub zbiornika standardowego wyposażonego w dysze HP.

Powlekanie Wurster: wielkości partii 80 kg/h
Powlekanie HP: 150 kg/h
Granulacja, wielkości partii: 150 kg/h

Glatt oferuje szeroka gamę procesorów fluidalnych. W zależności od przeznaczenia procesor może pełnić rolę suszarni, granulatora, powlekarki fluidalnej lub przetwarzać proszek bezpośrednio w peletki. Procesory fluidalne mogą realizować produkcję krótkoseryjną, kampanijną, o specjalnym przeznaczeniu. Jednostka fluidalna może pracować zarówno z substancjami natryskowymi na bazie roztworów wodnych jak i organicznych. Wszystkie wersje urządzeń posiadają certyfikat bezpieczeństwa ATEX dust-Ex ze względu na wybuchowość pyłów. Wersja PRO posiada certyfikat ATEX ze względu na wybuchowość i palność oparów substancji organicznych (Solvent-EX-design).

Dostępne są następujące wersje wykonań procesora:

WSG/WSG PRO	Seria przeznaczona do suszenia i granulacji
WSG Combo	Seria przeznaczona do suszenia, granulacji i powlekania fluidalnego o wysokim stopniu innowacyjności. Jednostka posiada zespół filtrów tekstylnych oczyszczanych sekwencyjnie za pomocą wstecznego przepływu sprężonego powietrza
GPCG 10	Uniwersalna jednostka procesowa przeznaczona do pracy z małymi wsadami, idealna do skalowania parametrów procesowych od wielkości pilotażowej do produkcyjnej
GPCG/GPCG PRO	Wielozadaniowa jednostka produkcyjna o konstrukcji modułowej. Realizuje procesy suszenia, granulacji i powlekania fluidalnego

Wszystkie z wymienionych jednostki procesowe mogą pracować zarówno z substancjami natryskowymi na bazie rozpuszczalników wodnych jak i organicznych. Załadunek i rozładunek może być realizowany w sposób otwarty lub hermetyczny.

Załadunek i rozładunek hermetyczny realizowany jest przez system transportu pneumatycznego lub w układzie pionowym instalacji. W przypadku rozładunku w układzie pionowym instalacji rozładunek następuje po mechanicznym otwarciu dna zbiornika produktu przez grawitacyjny zrzut wsadu do silosu lub innego urządzenia technologicznego danej instalacji.

Rozładunek otwarty realizowany jest przy pomocy dodatkowej kolumny podnośnikowej z funkcją obrotu zbiornika produktu o 180°.

Jednostki produkcyjne fluidalne Glatt w zależności od modelu i jego wielkości realizują procesy o wielkości wsadu od kilkunastu kilogramów do kliku ton.

Tabela prezentuje różne serie procesorów fluidalnych Glatt oraz ich możliwości procesowe: (Patrz dane techniczne tutaj)

Systemy filtracyjne Glatt

procesor jednokomorowy
filtr wstrząsany

procesor
dwukomorowy
filtr wstrząsany

filtry oczyszczane
sekwencyjnie spręż.
przedmuchem puls.
sprężonego pow.

jedna komora
filtr wstrząsany

dwie komory
filtr wstrząsany

filtry tekstylne
filtry oczyszczane
sprężonym pow.

S.C. SuperClean
filtry metalowe
oczyszczane
sprężonym pow.

Tabela dostępnych opcji filtrów procesowych dla różnych serii procesorów fluidalnych Glatt (Patrz dane techniczne tutaj)

Seria	WSG PRO	WS COMBO	GPCG PRO	GPCG 10
Jedna komora, filtr wstrząsany mechanicznie	✅
Dwie komory, filtr wstrząsany mechanicznie	✅		✅
Filtr tekstylny oczyszczany sekwencyjnie pulsowym przedmuchem powietrza		✅		✅
Filtr metalowy oczyszczany sekwencyjnie pulsowym przedmuchem powietrza	✅		✅	✅
Stelaż filtra	✅	✅	✅	✅

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Procesor fluidalny GPCG/ GPCG PRO

Wielozadaniowa jednostka produkcyjna o konstrukcji modułowej. Realizuje procesy suszenia, granulacji i powlekania fluidalnego.

Granulacja może być realizowana zarówno przy pomocy natrysku górnego jak i stycznego (Glatt HP nozzles). Powlekanie może być realizowane prze natrysk dolny za pomocą wkładu HS Wurster jak również przez natrysk styczny (Glatt HP nozzles).
Uniwersalizacja zadań wykonywanych przez jednostkę jest możliwa dzięki modułowej budowie jednostki. Wszystkie moduły suszący, granulujący, powlekający HP, powlekający Wurster, CPS są łatwe w instalacji i czyszczeniu Na żądanie jednostka może być wyposażona w przystawkę „Rotary insert” lub opatentowany system CPS. Obydwa systemy realizują proces przetwarzazania proszkyu w peletki lub mikropeletki o doskonale kulistej i gładkiej powierzchni bezpośrednio z proszku. Oferowana przez Glatt techmnologia bzpośredniej peletyzacji pozwala na wytwarzanie takiej postaci leku, która może zawierać zarówno bardzo niską jak i wysoką zawartość leku. Do przeprowadzenia bezpośredniej peletyzacji przy użyciu technologii Glatt CPS™ nie są wymagane peletki startowe (rdzenie).

Glatt oferuje szeroka gamę procesorów fluidalnych. W zależności od przeznaczenia procesor może pełnić rolę suszarni, granulatora, powlekarki fluidalnej lub przetwarzać proszek bezpośrednio w peletki. Procesory fluidalne mogą realizować produkcję krótkoseryjną, kampanijną, o specjalnym przeznaczeniu. Jednostka fluidalna może pracować zarówno z substancjami natryskowymi na bazie roztworów wodnych jak i organicznych. Wszystkie wersje urządzeń posiadają certyfikat bezpieczeństwa ATEX dust-Ex ze względu na wybuchowość pyłów. Wersja PRO posiada certyfikat ATEX ze względu na wybuchowość i palność oparów substancji organicznych (Solvent-EX-design).

Dostępne są następujące wersje wykonań procesora:

WSG/WSG PRO	Seria przeznaczona do suszenia i granulacji
WSG Combo	Seria przeznaczona do suszenia, granulacji i powlekania fluidalnego o wysokim stopniu innowacyjności. Jednostka posiada zespół filtrów tekstylnych oczyszczanych sekwencyjnie za pomocą wstecznego przepływu sprężonego powietrza
GPCG 10	Uniwersalna jednostka procesowa przeznaczona do pracy z małymi wsadami, idealna do skalowania parametrów procesowych od wielkości pilotażowej do produkcyjnej
GPCG/GPCG PRO	Wielozadaniowa jednostka produkcyjna o konstrukcji modułowej. Realizuje procesy suszenia, granulacji i powlekania fluidalnego

Wszystkie z wymienionych jednostki procesowe mogą pracować zarówno z substancjami natryskowymi na bazie rozpuszczalników wodnych jak i organicznych.

Załadunek i rozładunek może być realizowany w sposób otwarty lub hermetyczny.

Załadunek i rozładunek hermetyczny realizowany jest przez system transportu pneumatycznego lub w układzie pionowym instalacji. W przypadku rozładunku w układzie pionowym instalacji rozładunek następuje po mechanicznym otwarciu dna zbiornika produktu przez grawitacyjny zrzut wsadu do silosu lub innego urządzenia technologicznego danej instalacji.

Rozładunek otwarty realizowany jest przy pomocy dodatkowej kolumny podnośnikowej z funkcją obrotu zbiornika produktu o 180°.

Jednostki produkcyjne fluidalne Glatt w zależności od modelu i jego wielkości realizują procesy o wielkości wsadu od kilkunastu kilogramów do kliku ton.

Tabela prezentuje różne serie procesorów fluidalnych Glatt oraz ich możliwości procesowe: (Patrz dane techniczne tutaj)

Systemy filtracyjne Glatt

procesor jednokomorowy
filtr wstrząsany

procesor
dwukomorowy
filtr wstrząsany

filtry oczyszczane
sekwencyjnie spręż.
przedmuchem puls.
sprężonego pow.

jedna komora
filtr wstrząsany

dwie komory
filtr wstrząsany

filtry tekstylne
filtry oczyszczane
sprężonym pow.

S.C. SuperClean
filtry metalowe
oczyszczane
sprężonym pow.

Tabela dostępnych opcji filtrów procesowych dla różnych serii procesorów fluidalnych Glatt (Patrz dane techniczne tutaj)

Seria	WSG PRO	WS COMBO	GPCG PRO	GPCG 10
Jedna komora, filtr wstrząsany mechanicznie	✅
Dwie komory, filtr wstrząsany mechanicznie	✅		✅
Filtr tekstylny oczyszczany sekwencyjnie pulsowym przedmuchem powietrza		✅		✅
Filtr metalowy oczyszczany sekwencyjnie pulsowym przedmuchem powietrza	✅		✅	✅
Stelaż filtra	✅	✅	✅	✅

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Procesor fluidalny GPCG/ GPCG PRO

Wielozadaniowa jednostka produkcyjna o konstrukcji modułowej. Realizuje procesy suszenia, granulacji i powlekania fluidalnego.

Granulacja może być realizowana zarówno przy pomocy natrysku górnego jak i stycznego (Glatt HP nozzles). Powlekanie może być realizowane prze natrysk dolny za pomocą wkładu HS Wurster jak również przez natrysk styczny (Glatt HP nozzles).
Uniwersalizacja zadań wykonywanych przez jednostkę jest możliwa dzięki modułowej budowie jednostki. Wszystkie moduły suszący, granulujący, powlekający HP, powlekający Wurster, CPS są łatwe w instalacji i czyszczeniu Na żądanie jednostka może być wyposażona w przystawkę „Rotary insert” lub opatentowany system CPS. Obydwa systemy realizują proces przetwarzazania proszkyu w peletki lub mikropeletki o doskonale kulistej i gładkiej powierzchni bezpośrednio z proszku. Oferowana przez Glatt techmnologia bzpośredniej peletyzacji pozwala na wytwarzanie takiej postaci leku, która może zawierać zarówno bardzo niską jak i wysoką zawartość leku. Do przeprowadzenia bezpośredniej peletyzacji przy użyciu technologii Glatt CPS™ nie są wymagane peletki startowe (rdzenie).

Glatt oferuje szeroka gamę procesorów fluidalnych. W zależności od przeznaczenia procesor może pełnić rolę suszarni, granulatora, powlekarki fluidalnej lub przetwarzać proszek bezpośrednio w peletki. Procesory fluidalne mogą realizować produkcję krótkoseryjną, kampanijną, o specjalnym przeznaczeniu. Jednostka fluidalna może pracować zarówno z substancjami natryskowymi na bazie roztworów wodnych jak i organicznych. Wszystkie wersje urządzeń posiadają certyfikat bezpieczeństwa ATEX dust-Ex ze względu na wybuchowość pyłów. Wersja PRO posiada certyfikat ATEX ze względu na wybuchowość i palność oparów substancji organicznych (Solvent-EX-design).

Dostępne są następujące wersje wykonań procesora:

WSG/WSG PRO	Seria przeznaczona do suszenia i granulacji
WSG Combo	Seria przeznaczona do suszenia, granulacji i powlekania fluidalnego o wysokim stopniu innowacyjności. Jednostka posiada zespół filtrów tekstylnych oczyszczanych sekwencyjnie za pomocą wstecznego przepływu sprężonego powietrza
GPCG 10	Uniwersalna jednostka procesowa przeznaczona do pracy z małymi wsadami, idealna do skalowania parametrów procesowych od wielkości pilotażowej do produkcyjnej
GPCG/GPCG PRO	Wielozadaniowa jednostka produkcyjna o konstrukcji modułowej. Realizuje procesy suszenia, granulacji i powlekania fluidalnego

Wszystkie z wymienionych jednostki procesowe mogą pracować zarówno z substancjami natryskowymi na bazie rozpuszczalników wodnych jak i organicznych.

Załadunek i rozładunek może być realizowany w sposób otwarty lub hermetyczny.

Załadunek i rozładunek hermetyczny realizowany jest przez system transportu pneumatycznego lub w układzie pionowym instalacji. W przypadku rozładunku w układzie pionowym instalacji rozładunek następuje po mechanicznym otwarciu dna zbiornika produktu przez grawitacyjny zrzut wsadu do silosu lub innego urządzenia technologicznego danej instalacji.

Rozładunek otwarty realizowany jest przy pomocy dodatkowej kolumny podnośnikowej z funkcją obrotu zbiornika produktu o 180°.

Jednostki produkcyjne fluidalne Glatt w zależności od modelu i jego wielkości realizują procesy o wielkości wsadu od kilkunastu kilogramów do kliku ton.

Tabela prezentuje różne serie procesorów fluidalnych Glatt oraz ich możliwości procesowe: (Patrz dane techniczne tutaj)

Systemy filtracyjne Glatt

procesor jednokomorowy
filtr wstrząsany

procesor
dwukomorowy
filtr wstrząsany

filtry oczyszczane
sekwencyjnie spręż.
przedmuchem puls.
sprężonego pow.

jedna komora
filtr wstrząsany

dwie komory
filtr wstrząsany

filtry tekstylne
filtry oczyszczane
sprężonym pow.

S.C. SuperClean
filtry metalowe
oczyszczane
sprężonym pow.

Tabela dostępnych opcji filtrów procesowych dla różnych serii procesorów fluidalnych Glatt (Patrz dane techniczne tutaj)

Seria	WSG PRO	WS COMBO	GPCG PRO	GPCG 10
Jedna komora, filtr wstrząsany mechanicznie	✅
Dwie komory, filtr wstrząsany mechanicznie	✅		✅
Filtr tekstylny oczyszczany sekwencyjnie pulsowym przedmuchem powietrza		✅		✅
Filtr metalowy oczyszczany sekwencyjnie pulsowym przedmuchem powietrza	✅		✅	✅
Stelaż filtra	✅	✅	✅	✅

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MŁYNKI KALIBRUJĄCE Glatt

Oferujemy szeroka gamę młynków kalibrujących. Model GS jest dedykowany do kalibracji produktów suchych, model GSF do kalibracji produktów mokrych i w ograniczonym zakresie produktów suchych.

Oferujemy szeroka gamę młynków kalibrujących. Model GS jest dedykowany do kalibracji produktów suchych, model GSE do kalibracji produktów mokrych i w ograniczonym zakresie produktów suchych.

Kalibrator model GSE to najnowsze osiągnięcie inżynierów firmy Glatt. Kalibrator ten wykonuje skutecznie i z najwyższą wydajnością kalibrację zarówno produktów suchych jak i mokrych. Stożkowe sito kalibratora GSE to kamień milowy w rozwoju technologii kalibracji. Nowa konstrukcja sita i rotora gwarantuje uzyskanie jednorodnego, homogenicznego ziarna niezależnie od tego jaką postać ma produkt wejściowy. Kalibrator Glatt GSE jest rekomendowany także dla produktów szczególnie wrażliwych na temperaturę. Kalibrator posiada konstrukcję modułową, która ułatwia integrację procesów oraz obsługę podczas czyszczenia, konserwacji.

Oferujemy szeroką gamę sit do wszystkich rodzajów kalibratorów. Sita są wykonane z wysokiej jakości stali nierdzewnej i dedykowane do różnych zastosowań i wymagań klienta.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

SPRZĘT LABORATORYJNY Glatt

MIESZARKO – GRANULATOR TMG

TMG to wysoko efektywny mieszarko-granulator do mieszania i granulowania minimalnych objętości produktu.Posiada elastyczne, kontrolowane temperaturowo naczynia robocze do mieszania i granulowania proszków.

Idealnie nadaje się do ustawienia na stole warsztatowym lub na mobilnym wózku laboratoryjnym dzięki zgodnej z GMP zwartej konstrukcji.

Elastyczność pracy zapewniają wymienne zbiorniki robocze o pojemności 0,5, 1, 2, 4 i 6 litrów, które umożliwiają granulację produktu o objętości od 0,1 do 4,5 litra.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MIESZARKO – GRANULATOR VG 65/10

Mieszarko-granulator VG 65/10 to wysokowydajne i elastyczne urządzenie do efektywnego skalowania produkcji.Można go używać w dowolnym miejscu i natychmiast wdrażać rezultaty uzyskanej produkcji dzięki zgodnej z GMP zwartej konstrukcji.

Zbiorniki robocze o pojemności 10, 25 i 65 litrów pozwalają na granulację produktów o objętości od 2,5 do 50 litrów.Przy użyciu adaptera TMG możliwe są nawet wielkości partii od 0,1 litra.

Szybko wymienne zbiorniki robocze o kontrolowanej temperaturze zwiększają funkcjonalność urządzenia i umożliwiają mieszanie i granulowanie w jednym procesie produkcyjnym.

Zbiorniki produktu można łatwo i szybko wymienić bez użycia specjalnych narzędzi. W zależności od zastosowania dostępne są uchylne lub obrotowe pokrywy z nadmuchiwanymi uszczelkami.

Opcja wykonania PRO dedykowana jest do granulacji z użyciem rozpuszczalników organicznych bez dla maksymalnego bezpieczeństwa.

Nasza koncepcja PRO umożliwia granulację z rozpuszczalnikami bez zobojętniania strefy produkcji gazem obojętnym.Komora procesowa jest szczelnie zamknięta i odporna na chwilowy wzrost ciśnienia 12 barów. Dzięki temu operatorzy, produkt i środowisko są doskonale chronione i bezpieczne.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MINI-MIDI Glatt

Mini-Midi-Glatt to laboratoryjne jednostki fluidalne do procesowania małych partii produktu.

Oferują maksymalną wydajność przy minimalnych objętościach produktu, przeznaczone do testów suszenia, granulacji i powlekania fluidalnego. Jednostki w zależności od rodzaju procesu mogą pracować z natryskiem dolnym lub górnym. Jednostki procesowe mogą być również wykorzystywane do badań klinicznych podlegających wymaganiom GMP.

Wieża Mini-Glatt nadaje się do objętości od 200 ml do 830 ml, a wieża Midi-Glatt do objętości od 580 ml do 2320 ml. Obydwie wieże maszynowe można łatwo zamieniać między sobą.

Wieżę Mini-Glatt można łatwo wyposażyć w opatentowany zestaw Micro dla bardzo małych ilości produktu. Micro-Kit realizuje wszystkie rodzaje procesów fluidalnych: suszenie, granulacja, powlekanie przy wykorzystaniu metody natrysku dolnego. Zakres dostępnych objętości produktu: 5 – 100 ml. Cały zestaw Micro-Kit mieści się w praktycznej kompaktowej, aluminiowej walizce transportowej.

Podobnie jak reszta rodziny produktów Micro-Kit jest szybki i łatwy do demontażu i równie łatwy do czyszczenia.

Cechy charakterystyczne systemu Mini-Midi-Glatt (opcja: Micro-Kit)

– kompaktowa konstrukcja przy pełnej wydajności

– jednostki procesowe integrują w jednym urządzeniu różne technologie, jednostki charakteryzują się innowacyjnym designem i optymalnym przetwarzaniem procesowym; jedyne co jest niezbędne to moc elektryczna i sprężone powietrze

– jednostki są łatwe do demontażu i czyszczenia, wieżę maszyny można łatwo zdemontować w zaledwie kilku krokach

– filtry są wykonane z wysokiej jakości stali nierdzewnej, dlatego można je łatwo wyczyścić przez przedmuch powietrza

– system jest wyposażony w prosty rejestrator danych; standardowy interfejs pozwala na podłączenie zewnętrznego rejestratora danych w dowolnym momencie w celu udokumentowania parametrów procesu

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MULTILab

Glatt.MultiLab® to innowacyjna wielofunkcyjna jednostka procesowa o budowie modułowej.

Glatt.MultiLab® to pierwsze kompleksowe rozwiązanie konstrukcyjne, które obsługuje wszystkie możliwe opcje procesowe przy wykorzystaniu jednej i tej samej jednostki bazowej, która jest odpowiedzialna za przygotowanie wszystkich mediów, sterowanie procesem i kontrolę operatorską przy pomocy nowoczesnego interface’u.

Glatt.MultiLab® posiada następujące zalety:

– elastyczna realizacja różnych procesów technologicznych z możliwością skalowania do wielkości produkcyjnej
– w pełni zintegrowany intuicyjny system kontroli zapewniający pełną kontrolę wszystkich modułów procesowych
– 20% krótszy czas reakcji systemu sterowania dzięki optymalizacji systemu obróbki powietrza i kontroli jego parametrów procesowych
– rewolucyjna technologia, która integruje za pomocą różnych modułów wszystkie rodzaje procesów w jednym urządzeniu
– system kontroli partii GlattView SCADA teraz dostępny również dla jednostki laboratoryjnej
– bardzo nowoczesna integracja PAT
– łatwa integracja przyszłych procesów z jednostką bazową
– proste dokowanie dzięki inteligentnej koncepcji łatwego łączenia z dzielonym filtrem aby szybko przełączać się między różnymi procesami
– maksymalne bezpieczeństwo – właściwe i perrfekcyjne dla wszystkich poziomów hermetyzacji procesu
– wolne od szczelin, odporne na uderzenia i zarysowania szklane powierzchnie dla optymalnego czyszczenia
– oszczędność miejsca i łatwość transportu – jednostka mieści się w każdych standardowych drzwiach
– opcjonalny montaż przez ścianę

Dostępne zoptymalizowane moduły procesowe:

Moduł procesowy VG.Lab – elastyczny granulator pionowy zapewniający osiągniecie najwyższej wydajności procesu

– granulacja z wykorzystaniem dużych sił tnących do szybkiego tworzenia silnie skompaktowanych cząstek granulatu
– skrócony czas trwania procesu przy zachowani u wysokiej jakości produktu dzięki nowej zintegrowanej technologii kalibracji sitowej; dostępna szeroka gama wymiennych sit i rotorów
– dostępne zbiorniki produktu: V 5 l, 10 l i 15 l (pojemność robocza); możliwość procesowania mniejszych partii od 0,1 l przy wykorzystaniu adaptera
– opcjonalna automatyczna kontrola temperatury zbiorników

Moduł procesowy GPCG.Lab – wszechstronny wybór dla wszystkich rodzajów procesów w złożu fluidalnym

– moduł realizuje procesy granulacji, suszenia i powlekania fluidalnego, zapewniając najwyższą jakość produktu końcowego
– wiele kombinacji procesów przy wykorzystaniu 6 różnych zbiorników produktu o pojemnościach: 3 l, 6 l i 10 l
– nowy Multiport z wkładami TopSpray (natrysk górny) i HS Wurster (natrysk dolny lub boczny za pomocą stycznych dysz natryskowych)
– nowa opatentowana technologia filtracyjna z dwoma sprawdzonymi systemami filtrów

Moduł procesowy GC.Lab – do realizacji procesu powlekania filmowego

– zoptymalizowany proces powlekania filmowego dla małych partii produktu
– dysza rozpylająca z opatentowaną technologią ABC (wysoka i powtarzalna jakość natrysku)
– wymienne bębny powlekające o objętości 2,5 l, 5 l, 9 l, 12 l (zakres objętości roboczej od 1.3 l do 12 l)

Pozostałe dostępne moduły procesowe:

Granulator TwinPro
Moduł do granulacji z natryskiem stycznym HP
Moduł MODCOS do granulacji ciągłej
Moduł do bezpośredniej peletyzacji z proszku
Kalibrator do pracy z produktem suchym
Kalibrator do pracy z produktem mokrym

Producent Glatt GmbH

Lista maszyn Glatt GmbH

POWLEKARKA LABORATORYJNA GC 1

Powlekarka GC 1 zapewnia maksymalną wydajność w przypadku mini partii – od objętości 100 ml.

Dzięki trzem wymiennym bębnom i specjalnemu układowi dysz natryskowych zapewnia optymalne wyniki powlekania filmowego dla małych partii produktu przy najwyższej wydajności procesu.

Powlekarka umożliwia szybkie i łatwe przeprowadzenie testów wykonalności procesu.

Powlekarka GC 1 pracuje z wsadami w zakresie objętości roboczej od około 0,1 l do 2,5 l.Objętość robocza trzech wymiennych bębnów: 0,8, 1,6 i 2,5 litra.

Zalety powlekarki GC 1:

– najwyższa jakość powłoki natryskowej dzięki zastosowaniu dyszy natryskowej Glatt
– dysza wyposażona w nasadkę powietrzną z opatentowaną technologią ABC (Anti-Bearding-Cap)
– łatwa regulacja dyszy z zewnątrzfunkcjonalna konstrukcja, łatwa i szybka wymiana bębnów (funkcja plug & play)
– powlekarka łatwa w czyszczeniu
– ergonomiczna i łatwa obsługa powlekarki dla efektywnej kontroli procesu
– ergonomicznie zaprojektowany system sterowania umożliwia szybkie i łatwe korzystanie ze wszystkich ważnych funkcji
– opcjonalny rejestrator danych procesowych
– opcjonalny pakiet kwalifikacyjny do produkcji próbek klinicznych
– produkcja próbek klinicznych podlega najwyższym wymaganiom:

od materiałów zgodnych z FDA po powietrze wlotowe filtrowane przez filtr HEPA;
nasz pakiet kwalifikacyjny i opcjonalne dodatki sprzętowe zapewniają spełnienie wszystkich warunków wstępnych dla procesów, które można zweryfikować;
dostępna obszerna dokumentacja procesowa

Producent Glatt GmbH

Lista maszyn Glatt GmbH

POWLEKARKA LABORATORYJNA GC 2

GC 2 to elastyczna, bardzo wydajna, wysokiej jakości powlekarka do realizacji procesów powlekania filmowego tabletek w skali laboratoryjnej lub pilotowej.Powlekarka wyposażona jest w cztery wymienne bębny, które można wymienić w kilka minut.

Powlekarka GC 2 obejmuje zakres roboczy od około 1,3 l do ok. 12 l.

Dostępne są 4 wymienne bębny o objętości roboczej 2,5, 5, 9 i 12 litrów.

Zalety powlekarki:

– dysza natryskowa Glatt zapewniająca wysoką, jednorodną, powtarzalną jakość powłoki; dysza wyposażona w nasadkę powietrzną z opatentowaną technologią ABC (Anti-Bearding-Cap); łatwa regulacja dyszy z zewnątrz
– doskonała obsługa i zintegrowana technologia
– wszystkie funkcje i połączenia, w tym ramię dyszy, które można obracać i wysuwać, są doskonale zintegrowane konstrukcyjnie i zapewniają optymalną funkcjonalność urządzenia.
– ergonomiczna konstrukcja gwarantuje łatwe ładowanie i opróżnianie bębna
– duże przednie drzwiczki zapewniają łatwy dostęp do komory, np. w celu wymiany bębna lub czyszczenia
– praktyczny blat wykonany z syntetycznego granitu jest odporny na rozpuszczalniki, zarysowania i uderzenia i nadal będzie wyglądał jak nowy po wielu latach użytkowania.
– system jest zawsze gotowy do pracy natychmiast dzięki funkcji plug & play.
– inteligentny system kontroli ProcessView zapewnia optymalną kontrolę procesu
– intuicyjny system sterowania z ekranem dotykowymi i obrotowym panelem operatorskim zapewnia operatorowi doskonałą ergonomię;
– procesy można łatwo i niezawodnie kontrolować dzięki zintegrowanemu zarządzaniu recepturami z raportem wsadowym
– opcjonalny pakiet kwalifikacyjny do produkcji próbek klinicznych; produkcja próbek klinicznych podlega najwyższym wymaganiom:
od materiałów zgodnych z FDA po powietrze wlotowe filtrowane przez filtr HEPA;
nasz pakiet kwalifikacyjny i opcjonalne dodatki sprzętowe zapewniają spełnienie wszystkich warunków wstępnych dla procesów, które można zweryfikować;
dostępna obszerna dokumentacja procesowa

– powlekarka jest również dostępna w wersji przeciwwybuchowej

Producent Glatt GmbH

Lista maszyn Glatt GmbH

POWLEKARKA GMPC

Nowy produkt Glatt model Multi-Pan-Coater (GMPC) jest najnowszym rozwinięciem tradycyjnej powlekarki bębnowej Glatt.

Powlekarka GMPC została zaprojektowana specjalnie do badań i rozwoju w zakresie powlekania tabletek roztworami wodnymi lub organicznymi.

Opcjonalnie możliwe jest również powlekanie rdzeni syropem cukrowym.

Powlekarka Multi-Pan ma zwartą konstrukcję i jest zgodna z wymaganiami GMP, cechuje się dużą uniwersalnością.

Wszystkie niezbędne elementy, w tym system wlotu i wylotu powietrza, są zintegrowane z obudową maszyny.

Multi-Pan można łatwo zainstalować i wykorzystać jako maszynę pilotażową.

System sterowania PLC rejestruje wszystkie niezbędne parametry, umożliwiając bezproblemowe skalowanie procesu do wielkości produkcyjnej.

Ze względu na łatwość wymiany bębna można przetwarzać wielkości partii od 2,0 do 56,0 litrów.

Obecnie dostępne są dwa modele powlekarki Multi-Pan-Coater:

– GMPC II z 4 wymiennymi bębnami powlekającymi o wielkości nominalnej 2, 9, 24 56 litrów

– GMPC III z 4 wymiennymi bębnami powlekającymi o wielkości nominalnej 24, 56, 80, 125 litrów

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MIESZALNIK KONTENEROWY CML

Mieszalnik kontenerowy CML przeznaczony jest do miksowania małych partii produktu zamkniętych w małych kontenerach bonowych.
CML to idealne urządzenie laboratoryjne do miksowania i homogenizacji proszków i granulek w zaledwie kilka minut.
Kompaktowa maszyna o wielu zaletach jest wyposażona w czujnik bezpieczeństwa, pokrywę ochronną oraz szybki i bezpieczny system zamykania. Mieszalnik CML może być wyposażony w 5 różnych i wymiennych kontenerów binowych o objętości nominalnej 0,5, 1, 2, 4 i 10 litrów.
Dobór kontenerów zależy od indywidualnych wymagań klienta i realizowanej aplikacji.
Czas mieszania można dowolnie wybierać, a prędkość można regulować w zakresie od 20 do 120 obr./min.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MŁYNEK KALIBRUJĄCY GSF60

Elastyczny wszechstronny talent do przesiewania i mielenia

Młynek kalibracyjny GSF 60 przeznczony jest do homogenizacji i dezaglomeracji proszków i granulek suchych i mokrych w jednym urządzeniu.

Młynek GSF to urządzenie uniwersalne i wszechstronne o dużej efektywności. Zapewnia otrzymanie jednorodnych rozmiarów cząstek i doskonały rozkład ich wielkości bez strat.

Urządzenie posiada konstrukcję modułową, co ułatwiają obsługę podczas czyszczenia, konserwacji i integracji procesów.

Dzięki możliwości wyboru różnych typów wirników i sit o różnym kształcie otworów i ich rozmiarów, a także dzięki możliwości regulacji prędkości obrotowej rotora młynek GSF dostosuje się indywidualnych wymagań klienta.

Glatt oferuje szeroki asortyment sit. Dostępne są również sita cierne do mielenia dużych aglomeratów.

Wykonane na zamówienie dla Twojej indywidualnej aplikacji.

Młynek GSF może być posadowiony na stole lub ruchomym wózku z opcją wyboru obrotowego ramienia.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

PROCESOR FLUIDALNY GPCG 10

Uniwersalna jednostka procesowa przeznaczona do pracy z małymi wsadami, idealna do skalowania parametrów procesowych od wielkości pilotażowej do produkcyjnej.

Powlekanie realizowane jest za pomocą wkładu HS Wurster lub Glatt HP nozzles.

Glatt oferuje szeroka gamę procesorów fluidalnych. W zależności od przeznaczenia procesor może pełnić rolę suszarni, granulatora, powlekarki fluidalnej lub przetwarzać proszek bezpośrednio w peletki. Procesory fluidalne mogą realizować produkcję krótkoseryjną, kampanijną, o specjalnym przeznaczeniu. Jednostka fluidalna może pracować zarówno z substancjami natryskowymi na bazie roztworów wodnych jak i organicznych. Wszystkie wersje urządzeń posiadają certyfikat bezpieczeństwa ATEX dust-Ex ze względu na wybuchowość pyłów. Wersja PRO posiada certyfikat ATEX ze względu na wybuchowość i palność oparów substancji organicznych (Solvent-EX-design).

Dostępne są następujące wersje wykonań procesora:

WSG/WSG PRO	Seria przeznaczona do suszenia i granulacji
WSG Combo	Seria przeznaczona do suszenia, granulacji i powlekania fluidalnego o wysokim stopniu innowacyjności. Jednostka posiada zespół filtrów tekstylnych oczyszczanych sekwencyjnie za pomocą wstecznego przepływu sprężonego powietrza
GPCG 10	Uniwersalna jednostka procesowa przeznaczona do pracy z małymi wsadami, idealna do skalowania parametrów procesowych od wielkości pilotażowej do produkcyjnej
GPCG/GPCG PRO	Wielozadaniowa jednostka produkcyjna o konstrukcji modułowej. Realizuje procesy suszenia, granulacji i powlekania fluidalnego

Wszystkie z wymienionych jednostki procesowe mogą pracować zarówno z substancjami natryskowymi na bazie rozpuszczalników wodnych jak i organicznych.

Załadunek i rozładunek może być realizowany w sposób otwarty lub hermetyczny.

Załadunek i rozładunek hermetyczny realizowany jest przez system transportu pneumatycznego lub w układzie pionowym instalacji. W przypadku rozładunku w układzie pionowym instalacji rozładunek następuje po mechanicznym otwarciu dna zbiornika produktu przez grawitacyjny zrzut wsadu do silosu lub innego urządzenia technologicznego danej instalacji.

Rozładunek otwarty realizowany jest przy pomocy dodatkowej kolumny podnośnikowej z funkcją obrotu zbiornika produktu o 180°.

Jednostki produkcyjne fluidalne Glatt w zależności od modelu i jego wielkości realizują procesy o wielkości wsadu od kilkunastu kilogramów do kliku ton.

Tabela prezentuje różne serie procesorów fluidalnych Glatt oraz ich możliwości procesowe: (Patrz dane techniczne tutaj)

Systemy filtracyjne Glatt

procesor jednokomorowy
filtr wstrząsany

procesor
dwukomorowy
filtr wstrząsany

filtry oczyszczane
sekwencyjnie spręż.
przedmuchem puls.
sprężonego pow.

jedna komora
filtr wstrząsany

dwie komory
filtr wstrząsany

filtry tekstylne
filtry oczyszczane
sprężonym pow.

S.C. SuperClean
filtry metalowe
oczyszczane
sprężonym pow.

Tabela dostępnych opcji filtrów procesowych dla różnych serii procesorów fluidalnych Glatt (Patrz dane techniczne tutaj)

Seria	WSG PRO	WS COMBO	GPCG PRO	GPCG 10
Jedna komora, filtr wstrząsany mechanicznie	✅
Dwie komory, filtr wstrząsany mechanicznie	✅		✅
Filtr tekstylny oczyszczany sekwencyjnie pulsowym przedmuchem powietrza		✅		✅
Filtr metalowy oczyszczany sekwencyjnie pulsowym przedmuchem powietrza	✅		✅	✅
Stelaż filtra	✅	✅	✅	✅

Producent Glatt GmbH

Lista maszyn Glatt GmbH

URZĄDZENIA POMOCNICZE Glatt

Stanowisko do rozładunku kosza produktu suszarni fluidalnej

Glatt zwiększa wydajność i mobilność twojego systemu obsługi. Zapewniamy szereg urządzeń do nowoczesnej i efektywnej obsługi produktów.

Ta oferta obejmuje szeroką gamę mobilnych i stacjonarnych urządzeń do podnoszenia i rozładowywania produktu.

Jednym z rozwiązań dla efektywnego rozładunku kosza suszarni fluidalnej jest stacjonarny podnośnik z funkcja obrotu kosza.

Rozładunek kosza następuje po nałożeniu na kosz stożka rozładowczego, podniesieniu całości na wymaganą wysokość i obróceniu połączonego zespołu o 180° w celu rozładunku.

Zdjęcie znajdujące się poniżej prezentuje standardowy podnośnik model LD 120.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Mieszalniki kontenerowe

Mieszanie wsadów stanowi ważny etap procesu technologicznego w produkcji farmaceutycznej.

Poprzez przechowywanie, transport lub ważenie – wszystkie aktywne składniki, dodatki i surowe preparaty znajdujące się w kontenerze IBC lub beczce muszą zostać przekształcone w jednorodną mieszaninę proszku lub granulatu tak szybko i efektywnie, jak jest to możliwe.

Zdjęcia znajdujące się poniżej prezentują standardowy mieszalnik kontenerowy model CM 1000, KCM 800 i CMK 1000.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Kontenery IBC

Efektywny, praktyczny, elastyczny i niezawodny transport produktu i informacji.

Kontenery IBC spełniają w procesie produkcji farmaceutycznej wiele funkcji: ważenie, mieszanie, przechowywanie, transport produktu i dokumentacji. Glatt oferuje pełną gamę pojemników ze stali kwasoodpornrej na proszki i granulaty, które są jednocześnie nośnikiem informacji o produkcie i procesie. Szeroka gama pojemników obejmuje szeroki zakres przekrojów – prostokątny, kwadratowy lub okrągły.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Systemy transportu pneumatycznego

Systemy Glatt PCS można stosować wszędzie tam, gdzie jednostki procesowe i nośniki produktu są napełniane i opróżniane.

To samo dotyczy bezpośredniego transportu między dwoma etapami procesowymi, szczególnie na tym samym poziomie.

Systemy transportu pneumatycznego są wyposażone w filtry po stronie powietrza wylotowego.

Systemy transportu pneumatycznego Glatt PCS dostępne są w 9 różnych rozmiarach: od PCS 10 do PCS 900 – te rozmiary odnoszą się do nominalnej objętości separatora produktu w dm³. Oprócz standardowej linii PCS systemy transportu pneumatycznego są również dostępne w wersji SC-Super-Clean (Clean in Place CIP) oraz PRO (system odporny na działanie chwilowego ciśnienia o wartości 12 barów) w tych samych rozmiarach.

Systemy transportu pneumatycznego mogą pracować w połączeniu z urządzeniami produkcji farmaceutycznej w obu trybach – okresowym lub quasi-ciągłym.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Stanowiska do podnoszenia i rozładunku beczek i kontenerów IBC

Glatt oferuje stacjonarne i mobile stanowiska do rozładunku beczek i kontenerów IBC.

Zdjęcie umieszczone ponizej prezentuje stacjonarne stanowisko do rozładunku kontenerów IBC model L 1500 z podniesionym kontenerem IBC umieszczonym bezpośrednio nad misą mieszarko-granulatora VG 600.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Systemy dokujące

Podczas napełniania i rozładowywania proszków i granulatów pył nie może wydostać się na zewnątrz. Dlatego niezbędne jest stosowanie takich rozwiązań, które całkowicie blokują wypływ pyłu do środowiska zewnętrznego.

Firma Glatt opracowała projekt całej grupy modułów dokujących zgodnie z wymaganym przez regulacje prawne poziomem bezpieczeństwa dla operatora i produktu („level of containment”).

Zamieszczone poniżej zdjęcia prezentują jedno z rozwiązań: system dokujący z pierścieniową uszczelką pneumatyczną.

Stanowisko dokujące przed dokowaniem kontenera

Stanowisko dokujące po zadokowaniu kontenera

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Systemy klap izolacyjnych TKS/SKS

Silnie działające substancje wymagają wysoce skutecznych środków bezpieczeństwa dla ludzi, środowiska i produktu. Systemy zaworów odcinających Glatt TKS/SKS ustanawiają nowe standardy w zakresie zapewnienia hermetyczności transferu produktu i od kilku lat są sprawdzoną na całym świecie technologią.

Zastosowane rozwiązania techniczne w systemach klap izolacyjnych TKS/SKS nie tylko spełniają wysokie wymagania dotyczące bezpieczeństwa transferu produktu z dopuszczalnym poziomem emisji (OEL) <0,1 μg / m³, ale także upraszczają instalację, czyszczenie i konserwację sprzętu.

Zdjęcie zamieszczone obok prezentuje system klap izolacyjnych TKS.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Systemy dozowania i ważenia

Materiały wymagane w procesie technologicznym produkcji farmaceutycznej i spożywczej są dodawane do procesu z kontenerów lub worków magazynowo -transportowych.

Podawanie materiału do procesu technologicznego może być realizowane w sposób bezpośredni lub pośredni z wcześniejszym dozowaniem materiału do kontenera IBC. System dozujący odważa i podaje do pojemnika odbiorczego dużą ilość różnych surowców w krótkich odstępach czasu i z odpowiednią dokładnością.

Charakterystyka systemów dozowania i ważenia:

bardzo wysoki poziom bezpieczeństwa dla operatorów i produktu
automatyczne ważenie z wysoką wydajnością
włączenie stacji dozowania do operacji „wstępnego miksowania” i dodawania niewielkich porcji różnych produktów
identyfikacja i weryfikacja surowca
zarządzanie recepturami
interfejs systemu zarządzania produkcją
automatyczna dokumentowanie procesu i partii

Dozowanie i ważenie materiałów surowcowych z kontenera IBC i big-bag’a

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Myjnie automatyczne binów

Mycie ręczne czy w pełni automatyczne? Obecnie wśród producentów przemysłu farmaceutycznego i spożywczego obserwujemy wyraźną tendencję do pełnej automatyzacji mycia.

Glatt odpowiedział na trendy rynkowe i opracował specjalny projekt dla mycia kontenerów IBC.

Glatt oferuje cała cały szereg rozwiązań konstrukcyjnych dostosowanych do konkretnych warunków technicznych i strukturalnych.

Różnorodność systemów waha się od prostej ręcznej stacji myjącej po sprawdzone, w pełni automatyczne stacje mycia, suszenia i chłodzenia w jednokabinowej lub wielokabinowej zabudowie wraz z powiązanymi systemami przygotowania roztworów myjących.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

Stacje mycia WIP

Glatt oferuje swoim klientom kompletne systemy WIP/CIP przeznaczone do półautomatycznego/automatyzowanego mycia urządzeń procesowych.

System WIP/CIP może być częścią nowej instalacji, może być też dedykowany dla już istniejących i używanych przez klienta urządzeń.

Stacja WIP/CIP przygotowuje i dostarcza do pojedynczego procesora lub kilku systemów wszystkie niezbędne media i środki czyszczące, które są niezbędne do prawidłowego i kwalifikowanego mycia urządzeń procesowych.

W przypadku już istniejącej instalacji oferta Glatt zazwyczaj obejmuje dostawę półautomatycznego systemu mycia WIP. W przypadku nowej instalacji klient ma możliwość wyboru najbardziej odpowiadającej mu konfiguracji. Jeśli tylko urządzenie procesowe jest odpowiednio przystosowane, Glatt może zaoferować w pełni zautomatyzowany system mycia CIP.

Konfiguracja stacji WIP/CIP zostanie dostosowana do indywidulanych potrzeb i wymagań klienta oraz dostępnych w miejscu instalacji mediów takich jak woda zimna, woda ciepła, woda demi.

Modułowa budowa systemu WIP/CIP daje możliwość rozbudowy, rozszerzenia podstawowego systemu w dowolnym momencie o indywidualne moduły dodatkowe, takie jakie wymaga klient.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

EKSTRUDERY Glatt

Metoda ekstruzji polega na przeciśnięciu uplastycznionego materiału przez sito, rozdrobnieniu uzyskanych nitek na mniejsze granulki i nadaniu tym granulkom kształtu kuli przez zastosowanie tzw. techniki sferonizacji. Uzyskany w ten sposób produkt końcowy nazywamy peletkami.

Poniższy diagram przedstawia poszczególne fazy produkcji.

Proces ekstruzji składa się z czterech etapów: zwilżenia mieszaniny proszkowej, formowania aglomeratu w kształcie cylindra poprzez wytłaczanie, łamania i zaokrąglania wytłoczek do okrągłych granulek przez sferonizację i suszenia gotowego produktu.

Suche, wymieszane proszkowe substancje czynne są zagniatane przy użyciu cieczy w plastyczne ciasto. Ciasto następnie jest przetłaczane przez sito wytłaczarki. Średnica otworów w sicie lub koszu wytłaczającym określa wytrzymałość powstałych podłużnych nitek. Z przyczyn technicznych uzyskane granulki są większe niż 600 mikrometrów.

Jakość granulek jest determinowana przez udział cieczy w plastyfikowanym materiale oraz przez wielkość otworów w sicie, koszu wytłaczającym. Proces sferonizacji nadaje granulkom kształt kuli. Ostateczne suszenie zapewnia twardość uzyskanych peletek.

Nawet jeśli granulka nie jest idealnie kulista, gładkość powierzchni nadal stwarza dobre warunki do późniejszego powlekania.

W wielu zastosowaniach farmaceutycznych wytłaczane granulki uzyskują odpowiednią jakość, jeśli w procesie plastyfikacji dodamy wystarczającą porcję celulozy mikrokrystalicznej.

W przemyśle farmaceutycznym do większości zastosowań stosuje się granulki o średnich rozmiarach cząstek od 600 do 2000 mikrometrów.

W innych branżach wielkość granulek może wynosić kilka centymetrów.

SORTOWNIKI WAGOWE TABLETEK/ KAPSUŁEK CI Precision

SORTOWNIKI WAGOWE TABLETEK I KAPSUŁEK

Oferujemy sortowniki SADE SP przeznaczone są do sortowania tabletek i kapsułek według ich wagi.

Każdy obiekt jest indywidualnie i precyzyjnie ważony a następnie sortowany zgodnie z kryterium „akceptuj albo odrzuć”. Sortownik SADE SP jest urządzeniem uniwersalnym i wszechstronnym, może obsługiwać produkty o szerokim zakresie kształtów i wymiarów bez konieczności wymiany części. Sortownik SADE SP gwarantuje dokładność ważenia w zakresie +/- 1mg. Jednostka została zaprojektowana w taki sposób, aby zapewnić łatwy jej demontaż oraz szybkie wykonanie nastaw.

Sortownik SADE SP zapisuje dane procesu sortowania i może drukować raporty statystyczne na drukarce lokalnej połączonej bezpośrednio z jednostką. Dzięki oprogramowaniu SP Connect możliwy jest transfer raportów do komputera PC. Sortownik wyświetla dane wsadowe w czasie rzeczywistym.

Oferujemy szeroki zakres modeli sortownika SADE SP, w tym jednostki wolnostojące wyposażone w zasobniki produktu. Taka konfiguracja zapewnia długotrwałą pracę jednostki bez interwencji operatora. Sortownik Benchtop jest idealnym rozwiązaniem dla jednostek badawczych i laboratoryjnych.

Tutaj… [PDF PRECISION] znajdą Państwo dane techniczne oferowanych przez nas urządzeń sortujących.

Maksymalna wydajność sortowania urządzenia SADE SP 400 wynosi 500.000 szt./dobę. Istnieje jednak możliwość zestawienia 2 lub 3 urządzeń w jeden system sortujący pracujący pod jednym zintegrowanym systemem kontroli. W tym przydatku wydajność maksymalna całego sytemu będzie odpowiednio większa.

ZASTOSOWANIA

Rozwój i badania – testy kliniczne

Sortowanie wagowe całej partii produktu (100%) dla zagwarantowania wysokiej jego jakości

Odzysk dobrego produktu z odrzuconych wsadów – oszczędza cenny produkt i minimalizuje straty.

Najważniejsze funkcje

Zwiększona dokładność, +/- 1 mg
Sortowanie tabletek i kapsułek o różnych kształtach i rozmiarach
Nie są wymagane części wymienne
Zminimalizowany zakres czynności regulacyjnych
Szybkie i łatwe czyszczenie
Bezpośredni wydruk raportów statystycznych
Zasobniki produktu umożliwiające 24-godzinną pracę
Zintegrowana osłona strefy ważenia
Wielopoziomowa kontrola dostępu
Transfer danych do komputera
PC – SP Connect
Tryb analizy wagowej próbek
Możliwość wydruku raportu w sieci komputerowej
Materiały wysokiej jakości

Producent CI Precision

Lista maszyn CI Precision

SORTOWNIKI WAGOWE MINITABLETEK

Nasz partner brytyjska firma CI Precision jako pierwszy w historii oferuje automatyczny sortownik wagowy tabletek, ważący każdą minitabletkę z dokładnością +/-0,3 mg.
Dlaczego mini-tabletki są tak ważne?
W medycynie pediatrycznej minitabletki mogą być dokładnie ważone, liczone i posypywane słodkimi deserami, aby zapewnić niemowlętom i dzieciom łatwe przyjmowanie dawki. Zwykłe syropy i tabletki lub kapsułki często sprawiają trudności. CI Precision to jedyne dostępne zautomatyzowane rozwiązanie do szybkiego i dokładnego ważenia minitabletek.

Poniżej znajdą Państwo link do prezentacji wideo pracy sortownika SPB 60:

CI Precision SPB60 weighing each mini-tab of 5mg, to an accuracy of +/- 0.3mg

MIKROWAGI

CI Precision oferuje również mikrowagi, które z niezwykle dużą dokładnością ważą i rejestrują zmianę wagi danej próbki podczas danej reakcji chemicznej, której poddana jest próbka (np. proces spalania).

Producent CI Precision

Lista maszyn CI Precision

SPRZĘT LABORATORYJNY i PRODUKCYJNY Dott.Bonapace

KAPSUŁKARKA IN-CAP

Więcej informacji https://www.dottbonapace.it/capsules/in-cap/

W ciągu kilku lat kapsułkarka IN-CAP stała się bardzo popularna na całym świecie wśród laboratoriów badawczo-rozwojowych, aptek, szpitali itp. In-CAP jest dedykowana do prac badawczych i produkcji seryjnej. Kapsułkarka dozuje i zamyka proszki, granulaty, peletki, płyny lub substancje półstałe, ale również mini tabletki w kapsułkach.

Maszyna może być dostarczona z systemem dozowania Tamping lub Dosator. Jest w całości wytwarzana we Włoszech zgodnie z zasadami CE i GMP.

Wymiary urządzenia	70 x 70 x 95 H. cm
Waga netto	130,00 Kg
Rozmiar kapsułek	000-00el-00-0el-0-1el-1-2el-2-3-4-5-DB Caps
Zasilanie elektryczne	Caps
Moc	230 V – 50/60 Hz – jedna faza
Silnik DC	1 KW
Pompa próżniowa do otwierania kapsułek	160 W – 24 V Zawarta w zestawie

Producent Dott. Bonapace

Lista maszyn Dott. Bonapace

TABLETKARKA JEDNOSTAMPLOWA CPR-6

Tabletkarka CPR-6 znajduje zastosowanie w aptekach, szpitalach, uniwersytetach a także ośrodkach badawczo-rozwojowych – wszędzie tam, gdzie potrzebna jest niewielka partia.

Maksymalna wydajność wynosi tabletkarki 2500 tab /h.

Tabletkarka spełnia wymagania CE i GMP. CPR-6 może być umieszczona w dowolnym miejscu dzięki swoim małym wymiarom. Opcjonalnie tabletkarka może być wyposażona w multi-punch.

Ilość stanowisk	1
Maksymalna średnica tabletek	16 mm
Maksymalna siła kompresji	2,5 t
Głębokość napełniania	17 mm maximum
Wydajność	regulowana w zakresie 0 – 2.500 tab./h
Zagłębienie dolnego stempla	0-8 mm
Zasobnik	otwarty podajnik grawitacyjny
Moc silnika	0,37 KW
Kontrola prędkości obrotowej	bezstopniowa za pomocą przetwornika częstotliwości
Zasilanie elektryczne	230 V – 50 Hz – 1 faza
Waga netto	80,00 Kg
Wymiary maszyny	350 x 510 x 760 H. mm

Więcej informacji https://www.dottbonapace.it/tablets/cpr-6/

Producent Dott. Bonapace

Lista maszyn Dott. Bonapace

TABLETKARKA ROTACYJNA CPR-18

CPR-18 to tabletkarka rotacyjna dostępna w 2 głównych wersjach D-8 lub B-10 (wersja B&D dostępna na życzenie). CPR-18 została zaprojektowana i całkowicie wyprodukowana we Włoszech zgodnie z wymaganymi CE i GMP.

Tabletkarka przeznaczona jest dla laboratoriów badawczo-rozwojowych oraz wykonywania serii pilotażowych lub małych serii produkcyjnych.

Tabletka jest łatwa w czyszczeniu i prosta w konfiguracji. Została zaprojektowana tak, aby pasowała do systemów izolujących (CPR-18 Wip). Urządzenie może pracować z jednym lub pełnym zestawem stempli.

Tabela danych technicznych:

	Model B10	Model D8
Ilość stanowisk	10	8
Maksymalna średnica tabletki	16 mm	22 mm
Siła prekompresji	0,5 t	0,5 t
Maksymalna siła kompresji głównej	6 t	6 t
Głębokość napełniania	17,4 mm	17,4 mm
Wydajność	2.000/18.000	2.000/14.500
Zagłębienie górnego stempla	5 mm	5 mm
Dozowanie produktu	Otwarta ramka napełniająca lub dozownik mechaniczny	Otwarta ramka napełniająca lub dozownik mechaniczny
Typ narzędzi	B	D
Regulacja prędkości obrotowej	bezstopniowa za pomocą przetw. częst.	bezstopniowa za pomocą przetw. częst.
Moc silnika głównego	2,2 Kw	2,5 HP
Wymiary maszyny	650 x 750 x 1750 H. mm	650 x 750 x 1750 H. mm

Więcej informacji https://www.dottbonapace.it/tablets/cpr-18/

Producent Dott. Bonapace

Lista maszyn Dott. Bonapace

JEDNOSTKA ROZLEWAJĄCA MASĘ LECZNICZĄ do preformowanych kontenerków BP-2

BP2 to najmniejsza jednostka rozlewająca roztopioną masę leczniczą do preformowanych kontenerków foliowych. Maksymalna wydajność czopkarki wynosi 3600 czopków/h. Czopkarka wyposażona jest w regulowaną dyszę z zakresem dozowania do 3,5 cm³ (przyrosty co 0,10 cm³). BP-2 wyposażona jest w 10-litrowy zbiornik z płaszczem grzewczym i cyrkulacją wody. Zakres regulacji temperatury zbiornika od 30°C do 85°C z tolerancją ± 0,5°C. Wszystkie części mające kontakt z produktem wykonane są ze stali kwasoodpornej 316L. Czopkarka w całości wytwarzana jest we Włoszech zgodnie z wymaganiami przepisami CE i GMP.

Tabela danych technicznych

Wymiary maszyny	150 x 65 x 1050 H. cm
Waga netto	45,00 Kg
Rodzaj produktu	czopki, globulki
Zasilanie elektryczne	230 V – 50/60 Hz – 1 faza
Moc	800 W

Więcej informacji https://www.dottbonapace.it/suppositories-ovules/bp-2/

Producent Dott. Bonapace

Lista maszyn Dott. Bonapace

MODUŁ ZGRZEWAJĄCY, KODUJĄCY i TNĄCY BP-3 (3 operacje w jednej maszynie)

BP-3 to kompaktowe rozwiązanie kończące cykl produkcyjny rozpoczęty przez moduł rozlewający BP-2 o maksymalnej wydajności 3600 czopków/h. Urządzenie nie ma kontaktu z produktem, a dzięki doskonałej konstrukcji jest bardzo łatwe w konfiguracji. Te same części zastosowano do przetwarzania czopków jak i globulek (części zamienne nie są potrzebne).

Nowa jednostka BP-3 może być doposażona w zespól kodujący Ink-Jet, który jest dostępny na żądanie.

Tabela danych technicznych modułu BP-3

Wymiary maszyny	150 x 65 x 1050 H. cm
Waga netto	45,00 Kg
Rodzaj produktu	czopki, globulki
Zasilanie elektryczne	230 V – 50/60 Hz – 1 faza
Moc	800 W

Więcej informacji https://www.dottbonapace.it/suppositories-ovules/bp-3/

Producent Dott. Bonapace

Lista maszyn Dott. Bonapace

MODUŁ CHŁODZĄCY CU-2

Moduł chłodzący schładza czopki i globulki do temperatury krzepnięcia masy leczniczej. Konstrukcja urządzenia oparta jest na koncepcji ciągłej wentylacji, która zamienia ciecz w ciało stałe za pomocą progresywnej wymiany ciepła. Temperaturę można ustawić w zakresie od 15°C do 25°C. Moduł chłodzący CU-2 współpracuje z modułem rozlewającym BP-2.

Tabela danych technicznych modułu CU-2

Wymiary urządzenia	1750 x 950 x 1250 H. cm
Waga netto	300,00 Kg
Chłodnica	6950 BTU/h230 V – 50/60 Hz – single phase
Zasilanie elektryczne	1 KW

Więcej informacji https://www.dottbonapace.it/suppositories-ovules/cu-2-cu-4/

Producent Dott. Bonapace

Lista maszyn Dott. Bonapace

LINIA DO PRODUKCJI CZOPKÓW BP-10/BP11/CU4

Linia składa się z następujących modułów:

BP-10 Moduł rozlewający masę leczniczą do preformowanych kontenerków
BP-11 Moduł zgrzewający, kodujący i tnący
CU-4Moduł chłodzący

Linia przetwarza 6000 czopków-globulek/h. Moduł BP-10 wyposażony jest w ekran dotykowy i ma 25-litrowy zbiornik z płaszczem z cyrkulacją wodną. Zakres dozowania jest taki sam jak w jednostce BP-2, podobnie zakres temperatur w zasobniku. Wszystkie części wykonane są ze stali kwasoodpornej 316L.

Ekran umożliwia bezproblemowe wprowadzanie nastaw (przyjazny interfejs użytkownika). Możliwe jest ustawienie takich parametrów, jak wstępne ogrzewanie, temperatura ogrzewania, czas ogrzewania i inne.

Moduł zgrzewający, kodujący i tnący BP-11 może być wyposażony w opcjonalne zintegrowane kodowanie termiczne lub atramentowe.

Tabela danych technicznych linii BP-10/BP11/CU4

	moduł BP-10	moduł BP-11	moduł CU-4
Wymiary maszyny	150 x 65 x 1050 H. cm	130 x 55 x 30 H. cm	150 x 65 x 1050 H. cm
Waga netto	60,00 Kg	40,00 Kg	45,00 Kg
Rodzaj produktu	czopki, globulki	czopki, globulki	czopki, globulki
Zasilanie elektryczne	230 V – 50/60 Hz – 1 faza	230 V – 50/60 Hz – 1 faza	230 V – 50/60 Hz – 1 faza
Moc	2000 W	480 W	800 W

Więcej informacji

https://www.dottbonapace.it/suppositories-ovules/bp-10/
https://www.dottbonapace.it/suppositories-ovules/bp-11/
https://www.dottbonapace.it/suppositories-ovules/cu-2-cu-4/

Producent Dott. Bonapace

Lista maszyn Dott. Bonapace

TABLETKARKI LABORATORYJNE DLA FARMACJI Gamlen

TABLETKARKA GAMLEN D-Series

Gamlen D-Series to jednostemplowa tabletkarka laboratoryjna przeznaczona do badania zdolności danego materiału farmaceutycznego do kompaktowania.

Tabletkarka posiada następujące funkcje:

tabletkowanie w trybie prasowania jednokrotnego lub dwukrotnego (z prekompesją)
tabletkowanie wielowarstwowe
tabletkarka może pracować dwóch trybach:

tryb stałej grubości tabletki
tryb stałej siły nacisku

oprogramowanie Dynamic Powder Compaction rejestruje parametry procesu tabletkowania, siłę wyrzutu tabletki z gniazda matrycy oraz oderwania tabletki od stempla
oprogramowanie Dynamic Powder Compaction Analyzer pozwala na prezentację wykresów plastyczności (plasticity) i elastyczności (elasticity) prasowanego materiału
tabletkarka może zostać doposażona w urządzenie analityczne Tablet Tensile Analyzer (TTA), które wykonuje test twardości tabletki; razem z urządzeniem TTA w dostawie znajduje się także waga analityczna oraz mikrometryczny przyrząd pomiarowy do pomiaru średnicy i grubości tabletki; urządzenie analityczne Tablet Tensile Analyzer (TTA) posiada zawansowane oprogramowanie analityczne, które generuje wykres naprężeń w tabletce, wykres zdolności materiału do tabletkowania a także inne wykresy; TTA posiada możliwość tworzenia wykresów “Kawakita and Heckel “ z dokładnością 1 μm.

Specyfikacja techniczna tabletkarki Gamlen D-Series:

Średnica stempla	2-15 mm
Pojemność matrycy	2-400 mg
Szybkość ruchu stempla	0.01-3 mm/s
Maksymalna siła nacisku	500 kg
Długość drogi stempla	30 mm
Rozdzielczość pomiarowa siły nacisku	1:5000
Zasilanie	110/240 VAC 3.15 A
Wymiary urządzenia	310 w x 270 d x 375h
Waga urządzenia	16 kg
Wymiary transportowe	390 x 350 x 390 lub 460 x 430 x 480
Waga transportowa (razem z walizką)	20 kg

Funkcje analityczne urządzenia Tablet Tensile Analyzer obrazuje poniższy rysunek:

Specyfikacja techniczna urządzenia analitycznego Tablet Tensile Analyzer (TTA)

Dane pomiarowe tabletki:

Waga
Grubość
Średnica
Siła niszcząca tabletkę (twardość tabletki)

Dane obliczeniowe:

Gęstość materiału tabletki

Naprężenia w tabletce powodujące jej rozerwanie

G ratio

Gęstość relatywna

PIPETA GamPette Powder Dispenser

Pipeta umożliwia pobieranie i dozowanie próbek materiału do matrycy w sposób półautomatyczny, co znacznie przyspiesza i ułatwia obsługę tabletkarek Gamlen.

Producent Gamlen Tableting

Lista maszyn Gamlen Tableting

LINIE DO EKSTRUZJI TYPU „HOT MELT” (HME) Leistritz

Ekstrudery HME dla farmacji – od laboratorium (w gramach) do produkcji (do 200 kg/godz.)

Firma Leistritz oferuje gamę ekstruderów HME wraz z niezbędnymi końcówkami linii zgodnie z GMP. Projekt, konstrukcja i wykonanie urządzeń gwarantuje spełnienie najwyższych wymagań i standardów międzynarodowych dla walidacji, mycia i powtarzalnej jakości produktów.

Możliwe procesy przy wykorzystaniu ekstruzji HME, to głównie: granulacja, produkcja peletek/mikropeletek, wyrobów transdermalnych oraz ODF/EDF.

NANO 16 do testowania minimalnych wsadów

ZSE12 idealna do R&D

ZSE18 półtechnika i małe serie do 5 kg/godz.

ZSE27 małe i średnie serie do 25 kg/godz.

ZSE40/ZSE50 – duża produkcja do 100/200 kg/godz.

Producent Leistritz

Lista maszyn Leistritz

MASZYNA DO PRODUKCJI MIĘKKICH KAPSUŁEK ŻELATYNOWYCH Pharmagel

Od 50 lat światowy lider i punkt odniesienia dla produkcji miękkich kapsułek żelatynowych

Pharmagel oferuje kompletne linie do produkcji miękkich kapsułek żelatynowych,
składające się zwykle z:

mieszalnika do przygotowania żelatyny
mieszalnika do przygotowania wsadu
urządzeń pomocniczych fazy przygotowania (dyspersja barwników, inspekcja)
głównej maszyny do produkcji kapsułek
przyrządów kontroli i analizy wyprodukowanych kapsułek
ciągu suszenia kapsułek (wielostopniowa suszarnia bębnowa i ew. suszarnia tacowa)
urządzeń pomocniczych do mycia, drukowania i inspekcji kapsułek
dedykowany zestaw do przygotowania (osuszania) powietrza

Pharmagel oferuje także usługi projektowe i technologiczne oraz podstawowe i zaawansowane szkolenia personelu.

Jako firma nie tylko oferująca urządzenia, ale prowadząca przez wiele lat własną produkcję, ma bogate doświadczenie przydatne zwłaszcza tym, którzy planują rozpoczęcie produkcji kapsułek.

Producent Pharmagel Technology

Lista maszyn Pharmagel Technology

MASZYNY I URZĄDZENIA DO PRODUKCJI ROZPUSZCZALNYCH PŁATKÓW DOUSTNYCH (ODF, EDF) R. C. A. Bignami

Urządzenie do płatków doustnych EDF/ODF

Maszyny do produkcji rozpuszczalnych płatków doustnych ODF, EDF (prezentacja R. C. A. Bignami).pdf

Producent R. C. A. Bignami

Lista maszyn R. C. A. Bignami

SYSTEMY ROZLEWY STERYLNEGO Blow-Fill-Seal bottelpack® Rommelag

Rommelag Engineering oferuje systemy rozlewu sterylnego Blow-Fill-Seal bottelpack

Systemy rozlewu sterylnego Blow-Fill-Seal bottelpack® do ampułek
Systemy rozlewu sterylnego Blow-Fill-Seal bottelpack® do butelek
Systemy rozlewu sterylnego Blow-Fill-Seal bottelpack® do aplikatorów kropli z zamknięciem „twist-off”
Maszyny inspekcyjne do badania szczelności opakowań sterylnych wysokim napięciem (PIM, VIM i HVLD)
Maszyny do zgrzewania główek Eurocap

Systemy rozlewu sterylnego Blow-Fill-Seal bottelpack

Urządzenie BFS bottelpack do SVP

Urządzenie BFS bottelpack do LVP

Producent Rommelag Engineering

Lista maszyn Rommelang Engineering

URZĄDZENIA WIBRACYJNE DO SEPARACJI I FRAKCJOWANIA Rusell Finex

Vibrasonic Deblinding System (VDS)

Unikalnym rozwiązaniem oferowanym przez firmę Russell Finex jest innowacyjny system czyszczenia sita Vibrasonic Deblinding System (VDS).

System VDS oczyszczą sito typu mesh, w którym otwory uległy zaślepieniu przez lepki słabo płynący produkt i zapobiega dalszemu zaślepianiu otworów, znakomicie zwiększając w ten sposób wydajność przesiewania.

Producent Russell Finex

Lista maszyn Russell Finex

Russell Compact Airlock Sieve™

Compact Airlock Sieve ™ to separator w wersji “Containment” z opatentowanym systemem hermetyzacji komory sita z uszczelką pneumatyczną. Separator dokładnie separuje cząstki podwymiarowe od cząstek nadwymiarowych.

Konstrukcja cGMP przesiewacza oparta jest na czystych liniach, co ułatwia higienę i poprawia wydajność.

Producent Russell Finex

Lista maszyn Russell Finex

The Russell Compact Airswept Sieve™

Russell Compact Airswept Sieve ™ to kompletny system, który pneumatyczne transportuje materiał do przesiewacza, separuje produkt dobry od ponadwymiarowego i pneumatycznie transferuje produkt dobry do następnej fazy produkcji. Russell Compact Airswept Sieve ™ zamyka produkt w jednym pyłoszczelnym procesie, minimalizując ryzyko wdychania produktu przez operatorów i zapewniając w ten sposób ich pełne bezpieczeństwo.

Producent Russell Finex

Lista maszyn Russell Finex

Przesiewacz separujący Russell Compact Sieve

Compact Sieve to seria urządzeń wibracyjnych o maksymalnej wydajności do przesiewania substancji stałych w postaci proszku lub granulatu.

Sita są oferowane w technologii mesh (siatka) oraz w technologii perforowanej płyty.

Dostępne rozmiary oczek w sicie typu mesh: od 40 mikrometrów do 25 000 mikrometrów (25 mm).

Przesiewacze mogą być wyposażone w magnetyczny łapacz metali i automatycznie sterowaną bramkę wylotu produktu.

Producent Russell Finex

Lista maszyn Russell Finex

Russell Compact Self-Loading Sieve™

Russell Compact Self-Loading Sieve™ to kompletny, wolno stający system pneumatyczny separacji produktu, który transportuje, przesiewa i rozładowuje materiał w jednej prostej operacji. Proszki i granulki można przesiać i transportować do 5 metrów przy minimalnym zaangażowaniu operatora, co pozwala na umieszczenie sita w dowolnych i wygodnych miejscach dla operatora. Kompaktowe sito samozaładowcze Russell Compact Self-Loading Sieve™ jest dostarczane z konsolą sterowania i pompą próżniową, wszystkie zamontowane na stojaku, co zapewnia łatwą instalację w obszarze produkcji.

Producent Russell Finex

Lista maszyn Russell Finex

Finex 22” Sieve

Russell 22 to wielopokładowe urządzenie frakcjonujące, który rozdziela uziarniony produkt na wiele frakcji według wielkości jego cząstek. Maksymalna ilość dostępnych frakcji: 5. Frakcjoner posiada 2 niezależne napędy, które generują wibracje w kierunku pionowym i poziomym. Dzięki temu urządzenie frakcjonujące jest bardzo efektywne w separacji produktu. Podobnie jak w przypadku separatora Russell Compact Sieve frakcjoner Russell 22 może być wyposażony w magnetyczny łapacz metali i automatycznie sterowane bramki wylotu produktu. Opcjonalnym wyposażeniem dla każdego z pokładów jest system oczyszczania sita Vibrasonic Deblinding System (VDS).

Producent Russell Finex

Lista maszyn Russell Finex

FOLIE I PREFORMY Sarong

Sarong jest producentem folii dla farmacji, które dostarcza w rolkach z nadrukiem (do 3 kolorów) lub bez

z nastepujących materiałów: PVC/PE, PVC/PVDC/PE, PET/PE lub PET/ALU/PE.

Może tez dostarczać gotowe preformy z PVC/PE lub PVC/PVDC/PE.

Producent Sarong

PRZEMYSŁ SPOŻYWCZY

KOMPLETNE INSTALACJE DO AGLOMERACJI, GRANULACJI, POWLEKANIA FLUIDALNEGO Glatt

Firma Glatt Ingenieurtechnik specjalizuje się w technologiach fluidalnych dla różnych branż przemysłu:
– przemysł spożywczy (w tym produkcji produktów mlecznych, witamin i probiotyków),
– przemysł chemiczny (w tym produkcji środków czystości, nawozów i środków ochrony roślin

Glatt Ingenieurtechnik oferuje zarówno optymalizację technologii procesowej jak i dostawę kompletnych instalacji procesowych dopasowanych do opracowanej i potwierdzonej próbami procesowymi w laboratorium Glatt technologii.

Glatt oferuje optymalizację i dostawę instalacji do następujących procesów fluidalnych:
– aglomeracja cząstek,
– granulacja fluidalna,
– mikrokapsułkowane,
– powlekanie,
– peletyzacja.

Aglomeracja i granulacja ma za zadanie nadanie produktom korzystnych własności użytkowych:
– ułatwia ich przechowywanie i stosowanie (- zmniejsza higroskopijność produktu podczas magazynowania i transportu,
– zmniejsza pylenie, zwiększa zdolność do “płynięcia” podczas dozowania),
– zwiększa rozpuszczalność w wodzie, kontroluje szybkość uwalniania substancji aktywnych zawartych w granulacie/aglomeracie.

Mikrokapsułkowanie pozwala zamknąć w jednej małej kapsułce dużą ilość substancji oleistych, np. olejków eterycznych.

Powlekanie ma za zadanie ochronę aglomeratu, granulatu, peletek przed wpływem atmosferycznym. Powłoka ochronna może również pełnić funkcję kontrolną dla uwalnia substancji czynnej z produktu.

Peletki poza atrakcyjnym wyglądem są taką formą produktu, którą łatwo można transportować, dozować i odmierzać wymagana jego dawkę.

Urządzenia stosowane do aglomeracji/granulacji, powlekania, mikrokapsułkowania i peletyzacji:

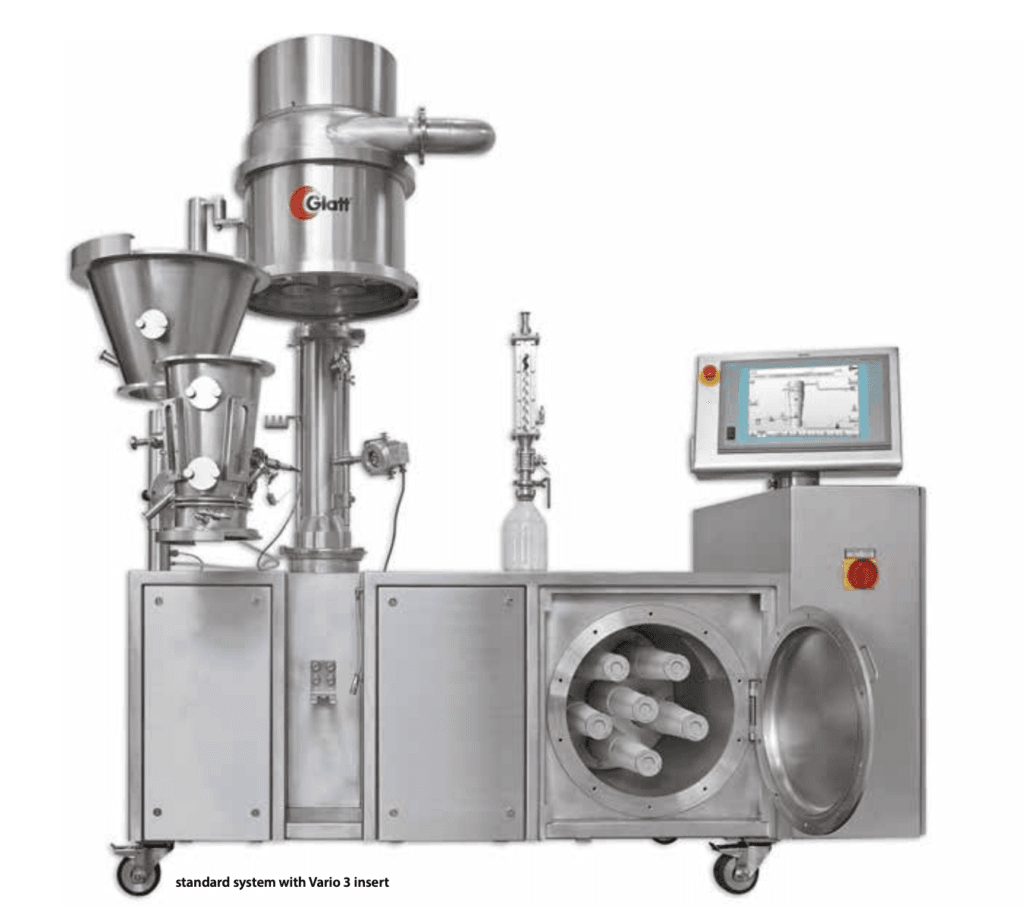

1. Procesor fluidalny wsadowy Glatt ProCell® LabSystem (granulacja, aglomeracja, mikrokasułkowanie, powlekanie, peletyzacja (opcja: procesor z wypływem powietrza fontannowym)
2. Procesor fluidalny wielokomorowy o ruchu ciągłym Glatt ProCell® PilotSystem (granulacja, aglomeracja, powlekanie)
3. Procesor fluidalny jednokomorowy o ruchu ciągłym Glatt model AGT® (granulacja, aglomeracja)
4. Procesor fluidalny wielokomorowy o ruchu ciągłym Glatt model GFG/GFC (granulacja, aglomeracja, powlekanie)

Oferta Glatt skierowana jest zarówno do ośrodków badawczo-rozwojowych jak i zakładów produkcyjnych.

Prezentacja video:

EKSTRUDERY

Metoda ekstruzji polega na przeciśnięciu uplastycznionego materiału przez sito, rozdrobnieniu uzyskanych nitek na mniejsze granulki i nadaniu tym granulkom kształtu kuli przez zastosowanie tzw. techniki sferonizacji. Uzyskany w ten sposób produkt końcowy nazywamy peletkami.

Poniższy diagram przedstawia poszczególne fazy produkcji.

Proces ekstruzji składa się z czterech etapów: zwilżenia mieszaniny proszkowej, formowania aglomeratu w kształcie cylindra poprzez wytłaczanie, łamania i zaokrąglania wytłoczek do okrągłych granulek przez sferonizację i suszenia gotowego produktu.

Suche, wymieszane proszkowe substancje czynne są zagniatane przy użyciu cieczy w plastyczne ciasto. Ciasto następnie jest przetłaczane przez sito wytłaczarki. Średnica otworów w sicie lub koszu wytłaczającym określa wytrzymałość powstałych podłużnych nitek. Z przyczyn technicznych uzyskane granulki są większe niż 600 mikrometrów.

Jakość granulek jest determinowana przez udział cieczy w plastyfikowanym materiale oraz przez wielkość otworów w sicie, koszu wytłaczającym. Proces sferonizacji nadaje granulkom kształt kuli. Ostateczne suszenie zapewnia twardość uzyskanych peletek.

Nawet jeśli granulka nie jest idealnie kulista, gładkość powierzchni nadal stwarza dobre warunki do późniejszego powlekania.

W wielu zastosowaniach farmaceutycznych wytłaczane granulki uzyskują odpowiednią jakość, jeśli w procesie plastyfikacji dodamy wystarczającą porcję celulozy mikrokrystalicznej.

W przemyśle farmaceutycznym do większości zastosowań stosuje się granulki o średnich rozmiarach cząstek od 600 do 2000 mikrometrów.

W innych branżach wielkość granulek może wynosić kilka centymetrów.

ODZYSKIWANIE FOSFORU DZIĘKI TECHNOLOGII Glatt PHOS4green

Jedną z ostatnich propozycji firmy Glatt dla przemysłu nawozowego jest wysoce innowacyjna technologia PHOS4green (Phosphorus-recovery from ashes).

Technologia PHOS4green zapewnia całkowity odzysk fosforu, potasu czy wapnia z osadów ścieków komunalnych czy przemysłowych oraz z popiołów po spaleniu biomasy oraz tusz zwierzęcych. Odzyskane w procesie technologicznym PHOS4green substancje są wartościowym, cennym składnikiem nawozów dla rolnictwa.

Szczegółowe informacje znajdą Państwo po linkiem: https://phos4green.glatt.com

REAKTORY ProAPP® do syntezy proszków metodą kalcynacji i do wytwarzania cząstek o zadanych parametrach funkcjonalnych

Glatt Powder Synthesis to wysoce innowacyjna technologia do syntezy proszków metodą kalcynacji i wytwarzania cząstek o zadanych parametrach funkcjonalnych.

Reaktor Glatt wykorzystuje ProAPP® wykorzystuje technologię Glatt Powder Synthesis

Technologia Powder Synthesis umożliwia tworzenie cząstek o określonych właściwościach użytkowych, które są dostosowane do konkretnej, indywidualnej aplikacji, dzięki przełomowemu postępowi w kalcynowaniu rozpyłowym. Strukturę cząstek, skład lub właściwości powierzchni proszku można precyzyjnie dopasować do indywidualnych wymagań producenta. Co więcej, różne opcje procesu, takie jak suszenie, kalcynacja, tworzenie cząstek i powlekanie, można skutecznie łączyć w systemie ProAPP®.

Ta innowacyjna technika kalcynacji natryskowej może być stosowana w każdym sektorze przemysłowym. Dzięki technice Glatt Powder Synthesis możemy uzyskać wysoką wydajność produkcji z wykorzystaniem ekonomicznego, ciągłego procesu termicznego. Technika Glatt Powder Synthesis wyznacza obecnie nowe kierunki rozwoju technologii w takich dziedzinach jak produkcja komponentów i substancji aktywnych do baterii akumulatorowych i katalizatorów. Technika Glatt Powder Synthesis ma również zastosowanie w produkcji pigmentów i ceramiki dla aplikacji specjalnych.

Technologia Glatt Powder Synthesis znajduje zastosowanie w takich dziedzinach jak:

»» Zaawansowane materiały katalityczne o wyjątkowo wysokiej aktywności

»» Zaawansowane komponenty aktywne do produkcji baterii i akumulatorów

»» Zaawansowane komponenty aktywne dla przemysłu farb i lakierów

»» Zaawansowane komponenty aktywne do produkcji paneli fotowoltaicznych

»» Wysokowydajne proszki ceramiczne z domieszkowaniem specyficznym dla aplikacji

Szczegółowe informacje znajdą Państwo po linkiem: https://phos4green.glatt.com

KOMPLETNE INSTALACJE DO AGLOMERACJI, GRANULACJI, POWLEKANIA FLUIDALNEGO Glatt

Firma Glatt Ingenieurtechnik specjalizuje się w technologiach fluidalnych dla różnych branż przemysłu:
– przemysł spożywczy (w tym produkcji produktów mlecznych, witamin i probiotyków),
– przemysł chemiczny (w tym produkcji środków czystości, nawozów i środków ochrony roślin

Glatt Ingenieurtechnik oferuje zarówno optymalizację technologii procesowej jak i dostawę kompletnych instalacji procesowych dopasowanych do opracowanej i potwierdzonej próbami procesowymi w laboratorium Glatt technologii.

Glatt oferuje optymalizację i dostawę instalacji do następujących procesów fluidalnych:
– aglomeracja cząstek,
– granulacja fluidalna,
– mikrokapsułkowane,
– powlekanie,
– peletyzacja.

Aglomeracja i granulacja ma za zadanie nadanie produktom korzystnych własności użytkowych:
– ułatwia ich przechowywanie i stosowanie (- zmniejsza higroskopijność produktu podczas magazynowania i transportu,
– zmniejsza pylenie, zwiększa zdolność do “płynięcia” podczas dozowania),
– zwiększa rozpuszczalność w wodzie, kontroluje szybkość uwalniania substancji aktywnych zawartych w granulacie/aglomeracie.

Mikrokapsułkowanie pozwala zamknąć w jednej małej kapsułce dużą ilość substancji oleistych, np. olejków eterycznych.

Powlekanie ma za zadanie ochronę aglomeratu, granulatu, peletek przed wpływem atmosferycznym. Powłoka ochronna może również pełnić funkcję kontrolną dla uwalnia substancji czynnej z produktu.

Peletki poza atrakcyjnym wyglądem są taką formą produktu, którą łatwo można transportować, dozować i odmierzać wymagana jego dawkę.

Urządzenia stosowane do aglomeracji/granulacji, powlekania, mikrokapsułkowania i peletyzacji:

1. Procesor fluidalny wsadowy Glatt ProCell® LabSystem (granulacja, aglomeracja, mikrokasułkowanie, powlekanie, peletyzacja (opcja: procesor z wypływem powietrza fontannowym)
2. Procesor fluidalny wielokomorowy o ruchu ciągłym Glatt ProCell® PilotSystem (granulacja, aglomeracja, powlekanie)
3. Procesor fluidalny jednokomorowy o ruchu ciągłym Glatt model AGT® (granulacja, aglomeracja)
4. Procesor fluidalny wielokomorowy o ruchu ciągłym Glatt model GFG/GFC (granulacja, aglomeracja, powlekanie)

Oferta Glatt skierowana jest zarówno do ośrodków badawczo-rozwojowych jak i zakładów produkcyjnych.

Prezentacja video:

REAKTORY Glatt ProAPP®

Glatt Powder Synthesis to wysoce innowacyjna technologia do syntezy proszków metodą kalcynacji i wytwarzania cząstek o zadanych parametrach funkcjonalnych. Proces odbywa się w pracującej w sposób ciągły pionowej rurze reakcyjnej. Cechą specjalną i charakterystyczną tej technologii jest suszenie i kalcynacja w pulsującym strumieniu gorącego gazu. Proces realizowany jest w innowacyjnym reaktorze Glatt ProAPP®.

Reaktor Glatt ProAPP® wykorzystuje technologię Glatt Powder Synthesis

Technologia Powder Synthesis umożliwia tworzenie cząstek o określonych właściwościach użytkowych, które są dostosowane do konkretnej, indywidualnej aplikacji, dzięki przełomowemu postępowi w kalcynowaniu rozpyłowym. Strukturę cząstek, skład lub właściwości powierzchni proszku można precyzyjnie dopasować do indywidualnych wymagań producenta. Co więcej, różne opcje procesu, takie jak suszenie, kalcynacja, tworzenie cząstek i powlekanie, można skutecznie łączyć w systemie ProAPP®.

Ta innowacyjna technika kalcynacji natryskowej może być stosowana w każdym sektorze przemysłowym. Dzięki technice Glatt Powder Synthesis możemy uzyskać wysoką wydajność produkcji z wykorzystaniem ekonomicznego, ciągłego procesu termicznego. Technika Glatt Powder Synthesis wyznacza obecnie nowe kierunki rozwoju technologii w takich dziedzinach jak produkcja komponentów i substancji aktywnych do baterii akumulatorowych i katalizatorów. Technika Glatt Powder Synthesis ma również zastosowanie w produkcji pigmentów i ceramiki dla aplikacji specjalnych.

Technologia Glatt Powder Synthesis znajduje zastosowanie w takich dziedzinach jak:

»» Zaawansowane materiały katalityczne o wyjątkowo wysokiej aktywności

»» Zaawansowane komponenty aktywne do produkcji baterii i akumulatorów

»» Zaawansowane komponenty aktywne dla przemysłu farb i lakierów

»» Zaawansowane komponenty aktywne do produkcji paneli fotowoltaicznych

»» Wysokowydajne proszki ceramiczne z domieszkowaniem specyficznym dla aplikacji

Szczegółowe informacje znajdą Państwo po linkiem: https://powdersynthesis.glatt.com

SPRZĘT LABORATORYJNY Glatt

MIESZARKO – GRANULATOR TMG

TMG to wysoko efektywny mieszarko-granulator do mieszania i granulowania minimalnych objętości produktu.Posiada elastyczne, kontrolowane temperaturowo naczynia robocze do mieszania i granulowania proszków.

Idealnie nadaje się do ustawienia na stole warsztatowym lub na mobilnym wózku laboratoryjnym dzięki zgodnej z GMP zwartej konstrukcji.

Elastyczność pracy zapewniają wymienne zbiorniki robocze o pojemności 0,5, 1, 2, 4 i 6 litrów, które umożliwiają granulację produktu o objętości od 0,1 do 4,5 litra.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MIESZARKO – GRANULATOR VG 65/10

Mieszarko-granulator VG 65/10 to wysokowydajne i elastyczne urządzenie do efektywnego skalowania produkcji.Można go używać w dowolnym miejscu i natychmiast wdrażać rezultaty uzyskanej produkcji dzięki zgodnej z GMP zwartej konstrukcji.

Zbiorniki robocze o pojemności 10, 25 i 65 litrów pozwalają na granulację produktów o objętości od 2,5 do 50 litrów.Przy użyciu adaptera TMG możliwe są nawet wielkości partii od 0,1 litra.

Szybko wymienne zbiorniki robocze o kontrolowanej temperaturze zwiększają funkcjonalność urządzenia i umożliwiają mieszanie i granulowanie w jednym procesie produkcyjnym.

Zbiorniki produktu można łatwo i szybko wymienić bez użycia specjalnych narzędzi. W zależności od zastosowania dostępne są uchylne lub obrotowe pokrywy z nadmuchiwanymi uszczelkami.

Opcja wykonania PRO dedykowana jest do granulacji z użyciem rozpuszczalników organicznych bez dla maksymalnego bezpieczeństwa.

Nasza koncepcja PRO umożliwia granulację z rozpuszczalnikami bez zobojętniania strefy produkcji gazem obojętnym.Komora procesowa jest szczelnie zamknięta i odporna na chwilowy wzrost ciśnienia 12 barów. Dzięki temu operatorzy, produkt i środowisko są doskonale chronione i bezpieczne.

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MINI-MIDI Glatt

Mini-Midi-Glatt to laboratoryjne jednostki fluidalne do procesowania małych partii produktu.

Oferują maksymalną wydajność przy minimalnych objętościach produktu, przeznaczone do testów suszenia, granulacji i powlekania fluidalnego. Jednostki w zależności od rodzaju procesu mogą pracować z natryskiem dolnym lub górnym. Jednostki procesowe mogą być również wykorzystywane do badań klinicznych podlegających wymaganiom GMP.

Wieża Mini-Glatt nadaje się do objętości od 200 ml do 830 ml, a wieża Midi-Glatt do objętości od 580 ml do 2320 ml. Obydwie wieże maszynowe można łatwo zamieniać między sobą.

Wieżę Mini-Glatt można łatwo wyposażyć w opatentowany zestaw Micro dla bardzo małych ilości produktu. Micro-Kit realizuje wszystkie rodzaje procesów fluidalnych: suszenie, granulacja, powlekanie przy wykorzystaniu metody natrysku dolnego. Zakres dostępnych objętości produktu: 5 – 100 ml. Cały zestaw Micro-Kit mieści się w praktycznej kompaktowej, aluminiowej walizce transportowej.

Podobnie jak reszta rodziny produktów Micro-Kit jest szybki i łatwy do demontażu i równie łatwy do czyszczenia.

Cechy charakterystyczne systemu Mini-Midi-Glatt (opcja: Micro-Kit)

– kompaktowa konstrukcja przy pełnej wydajności

– jednostki procesowe integrują w jednym urządzeniu różne technologie, jednostki charakteryzują się innowacyjnym designem i optymalnym przetwarzaniem procesowym; jedyne co jest niezbędne to moc elektryczna i sprężone powietrze

– jednostki są łatwe do demontażu i czyszczenia, wieżę maszyny można łatwo zdemontować w zaledwie kilku krokach

– filtry są wykonane z wysokiej jakości stali nierdzewnej, dlatego można je łatwo wyczyścić przez przedmuch powietrza

– system jest wyposażony w prosty rejestrator danych; standardowy interfejs pozwala na podłączenie zewnętrznego rejestratora danych w dowolnym momencie w celu udokumentowania parametrów procesu

Producent Glatt GmbH

Lista maszyn Glatt GmbH

MULTILab

Glatt.MultiLab® to innowacyjna wielofunkcyjna jednostka procesowa o budowie modułowej.

Glatt.MultiLab® to pierwsze kompleksowe rozwiązanie konstrukcyjne, które obsługuje wszystkie możliwe opcje procesowe przy wykorzystaniu jednej i tej samej jednostki bazowej, która jest odpowiedzialna za przygotowanie wszystkich mediów, sterowanie procesem i kontrolę operatorską przy pomocy nowoczesnego interface’u.

Glatt.MultiLab® posiada następujące zalety:

– elastyczna realizacja różnych procesów technologicznych z możliwością skalowania do wielkości produkcyjnej
– w pełni zintegrowany intuicyjny system kontroli zapewniający pełną kontrolę wszystkich modułów procesowych
– 20% krótszy czas reakcji systemu sterowania dzięki optymalizacji systemu obróbki powietrza i kontroli jego parametrów procesowych
– rewolucyjna technologia, która integruje za pomocą różnych modułów wszystkie rodzaje procesów w jednym urządzeniu
– system kontroli partii GlattView SCADA teraz dostępny również dla jednostki laboratoryjnej
– bardzo nowoczesna integracja PAT
– łatwa integracja przyszłych procesów z jednostką bazową
– proste dokowanie dzięki inteligentnej koncepcji łatwego łączenia z dzielonym filtrem aby szybko przełączać się między różnymi procesami
– maksymalne bezpieczeństwo – właściwe i perrfekcyjne dla wszystkich poziomów hermetyzacji procesu
– wolne od szczelin, odporne na uderzenia i zarysowania szklane powierzchnie dla optymalnego czyszczenia
– oszczędność miejsca i łatwość transportu – jednostka mieści się w każdych standardowych drzwiach
– opcjonalny montaż przez ścianę

Dostępne zoptymalizowane moduły procesowe:

Moduł procesowy VG.Lab – elastyczny granulator pionowy zapewniający osiągniecie najwyższej wydajności procesu

– granulacja z wykorzystaniem dużych sił tnących do szybkiego tworzenia silnie skompaktowanych cząstek granulatu
– skrócony czas trwania procesu przy zachowani u wysokiej jakości produktu dzięki nowej zintegrowanej technologii kalibracji sitowej; dostępna szeroka gama wymiennych sit i rotorów
– dostępne zbiorniki produktu: V 5 l, 10 l i 15 l (pojemność robocza); możliwość procesowania mniejszych partii od 0,1 l przy wykorzystaniu adaptera
– opcjonalna automatyczna kontrola temperatury zbiorników

Moduł procesowy GPCG.Lab – wszechstronny wybór dla wszystkich rodzajów procesów w złożu fluidalnym

– moduł realizuje procesy granulacji, suszenia i powlekania fluidalnego, zapewniając najwyższą jakość produktu końcowego
– wiele kombinacji procesów przy wykorzystaniu 6 różnych zbiorników produktu o pojemnościach: 3 l, 6 l i 10 l
– nowy Multiport z wkładami TopSpray (natrysk górny) i HS Wurster (natrysk dolny lub boczny za pomocą stycznych dysz natryskowych)
– nowa opatentowana technologia filtracyjna z dwoma sprawdzonymi systemami filtrów

Moduł procesowy GC.Lab – do realizacji procesu powlekania filmowego

– zoptymalizowany proces powlekania filmowego dla małych partii produktu
– dysza rozpylająca z opatentowaną technologią ABC (wysoka i powtarzalna jakość natrysku)
– wymienne bębny powlekające o objętości 2,5 l, 5 l, 9 l, 12 l (zakres objętości roboczej od 1.3 l do 12 l)

Pozostałe dostępne moduły procesowe:

Granulator TwinPro
Moduł do granulacji z natryskiem stycznym HP
Moduł MODCOS do granulacji ciągłej
Moduł do bezpośredniej peletyzacji z proszku
Kalibrator do pracy z produktem suchym
Kalibrator do pracy z produktem mokrym

Producent Glatt GmbH

Lista maszyn Glatt GmbH

POWLEKARKA LABORATORYJNA GC 1

Powlekarka GC 1 zapewnia maksymalną wydajność w przypadku mini partii – od objętości 100 ml.

Dzięki trzem wymiennym bębnom i specjalnemu układowi dysz natryskowych zapewnia optymalne wyniki powlekania filmowego dla małych partii produktu przy najwyższej wydajności procesu.

Powlekarka umożliwia szybkie i łatwe przeprowadzenie testów wykonalności procesu.

Powlekarka GC 1 pracuje z wsadami w zakresie objętości roboczej od około 0,1 l do 2,5 l.Objętość robocza trzech wymiennych bębnów: 0,8, 1,6 i 2,5 litra.

Zalety powlekarki GC 1:

– najwyższa jakość powłoki natryskowej dzięki zastosowaniu dyszy natryskowej Glatt
– dysza wyposażona w nasadkę powietrzną z opatentowaną technologią ABC (Anti-Bearding-Cap)
– łatwa regulacja dyszy z zewnątrzfunkcjonalna konstrukcja, łatwa i szybka wymiana bębnów (funkcja plug & play)
– powlekarka łatwa w czyszczeniu
– ergonomiczna i łatwa obsługa powlekarki dla efektywnej kontroli procesu
– ergonomicznie zaprojektowany system sterowania umożliwia szybkie i łatwe korzystanie ze wszystkich ważnych funkcji
– opcjonalny rejestrator danych procesowych
– opcjonalny pakiet kwalifikacyjny do produkcji próbek klinicznych
– produkcja próbek klinicznych podlega najwyższym wymaganiom:

od materiałów zgodnych z FDA po powietrze wlotowe filtrowane przez filtr HEPA;
nasz pakiet kwalifikacyjny i opcjonalne dodatki sprzętowe zapewniają spełnienie wszystkich warunków wstępnych dla procesów, które można zweryfikować;
dostępna obszerna dokumentacja procesowa

Producent Glatt GmbH

Lista maszyn Glatt GmbH

POWLEKARKA LABORATORYJNA GC 2

GC 2 to elastyczna, bardzo wydajna, wysokiej jakości powlekarka do realizacji procesów powlekania filmowego tabletek w skali laboratoryjnej lub pilotowej.Powlekarka wyposażona jest w cztery wymienne bębny, które można wymienić w kilka minut.

Powlekarka GC 2 obejmuje zakres roboczy od około 1,3 l do ok. 12 l.

Dostępne są 4 wymienne bębny o objętości roboczej 2,5, 5, 9 i 12 litrów.

Zalety powlekarki:

– dysza natryskowa Glatt zapewniająca wysoką, jednorodną, powtarzalną jakość powłoki; dysza wyposażona w nasadkę powietrzną z opatentowaną technologią ABC (Anti-Bearding-Cap); łatwa regulacja dyszy z zewnątrz
– doskonała obsługa i zintegrowana technologia
– wszystkie funkcje i połączenia, w tym ramię dyszy, które można obracać i wysuwać, są doskonale zintegrowane konstrukcyjnie i zapewniają optymalną funkcjonalność urządzenia.
– ergonomiczna konstrukcja gwarantuje łatwe ładowanie i opróżnianie bębna
– duże przednie drzwiczki zapewniają łatwy dostęp do komory, np. w celu wymiany bębna lub czyszczenia
– praktyczny blat wykonany z syntetycznego granitu jest odporny na rozpuszczalniki, zarysowania i uderzenia i nadal będzie wyglądał jak nowy po wielu latach użytkowania.
– system jest zawsze gotowy do pracy natychmiast dzięki funkcji plug & play.
– inteligentny system kontroli ProcessView zapewnia optymalną kontrolę procesu
– intuicyjny system sterowania z ekranem dotykowymi i obrotowym panelem operatorskim zapewnia operatorowi doskonałą ergonomię;
– procesy można łatwo i niezawodnie kontrolować dzięki zintegrowanemu zarządzaniu recepturami z raportem wsadowym
– opcjonalny pakiet kwalifikacyjny do produkcji próbek klinicznych; produkcja próbek klinicznych podlega najwyższym wymaganiom:
od materiałów zgodnych z FDA po powietrze wlotowe filtrowane przez filtr HEPA;
nasz pakiet kwalifikacyjny i opcjonalne dodatki sprzętowe zapewniają spełnienie wszystkich warunków wstępnych dla procesów, które można zweryfikować;
dostępna obszerna dokumentacja procesowa

– powlekarka jest również dostępna w wersji przeciwwybuchowej

Producent Glatt GmbH

Lista maszyn Glatt GmbH

POWLEKARKA GMPC
